LINOS Trägerpositionierer X 95
Der LINOS® Trägerpositionierer X 95 gewährleistet eine präzise Ausrichtung und sichere Befestigung in anspruchsvollen optischen Aufbauten. Er wurde für einen reibungslosen Lauf und eine zuverlässige Fixierung entwickelt und ermöglicht eine präzise Positionierung der Komponenten ohne Verrutschen, wodurch er sich ideal für hochpräzise Experimente und modulare Baugruppen eignet. Die Kompatibilität mit X 95-Profilen ermöglicht die Integration in bestehende Systeme und flexible Konfigurationen für Forschungs- und Industrieanwendungen. Ganz gleich, ob Sie einen stabilen Halt für optische Halterungen oder schnelle Anpassungen während der Einrichtung benötigen: Diese Komponente bietet die erforderliche Präzision und Zuverlässigkeit, um einheitliche und wiederholbare Ergebnisse zu erzielen.
Anwendungsbeispiel: Nachdem die Klemmschraube am oberen Träger leicht gelöst wurde, kann der Träger durch Drehen der Gewindestange des unteren Trägerpositionierers in der Höhe verstellt werden. Dadurch lässt sich die Höhe des montierten Lasers einstellen.
Der LINOS Trägerpositionierer X 95 wurde im Hinblick auf Stabilität und Vielseitigkeit entwickelt und ermöglicht die kontrollierte Bewegung von X 95-Trägern mit einem Lauf von bis zu 20 mm. Er verfügt über eine sichere Montagefläche für X 95 Doppelbeine und bietet zahlreiche Möglichkeiten zur Befestigung von Pfosten oder Zubehör.
- Reibungslose, rutschfeste Positionierung für eine präzise optische Ausrichtung
- Modulare Kompatibilität für anpassungsfähige Systemkonfigurationen
| Produkt | Stopp-Träger X 95–30, farblos | Stopp-Träger X 95–30, schwarz |
| Breite | 30,0 mm | 30,0 mm |
| Gewicht (kg) | 0,23 | 0,23 |
| Material/Ausführung | Farblos eloxiertes Aluminium | Schwarz eloxiertes Aluminium |
| Gewinde/Bohrlöcher |
M6 Ø6,6 mm |
M6 Ø6,6 mm |
| Teilenummer | G026426000 | G026526000 |
Zur Positionierung von X 95 Trägern (mit einem Lauf von bis zu 20 mm)
Ohne teflonbeschichtete Oberflächen für eine rutschfeste Befestigung

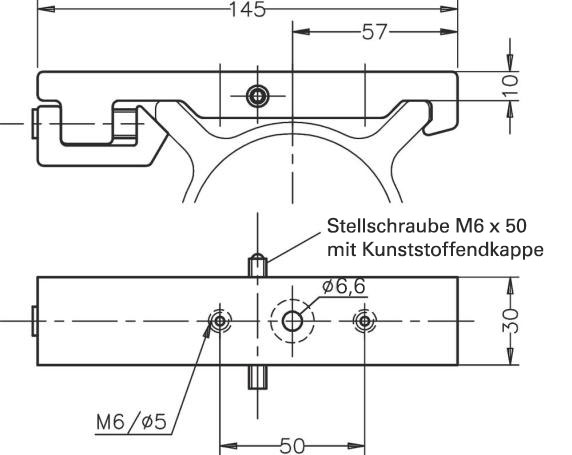

Zur Montage des X 95 Doppelbeins, G02 6303 000, an einem X 95-Profil
Ø 6,6 mm Mittelloch für Pfosten oder ähnliche Vorrichtungen
M6-Gewindebohrung für die obere Fassung, mit einem Lochbild von 50 mm
Fassung unten mit Senkbohrungen für M4-Schrauben, mit einem Lochbild von 50 mm
| Produkt | Stopp-Träger X 95–30, farblos | Stopp-Träger X 95–30, schwarz |
| Breite | 30,0 mm | 30,0 mm |
| Gewicht (kg) | 0,23 | 0,23 |
| Material/Ausführung | Farblos eloxiertes Aluminium | Schwarz eloxiertes Aluminium |
| Gewinde/Bohrlöcher |
M6 Ø6,6 mm |
M6 Ø6,6 mm |
| Teilenummer | G026426000 | G026526000 |
Zur Positionierung von X 95 Trägern (mit einem Lauf von bis zu 20 mm)
Ohne teflonbeschichtete Oberflächen für eine rutschfeste Befestigung
Zur Montage des X 95 Doppelbeins, G02 6303 000, an einem X 95-Profil
Ø 6,6 mm Mittelloch für Pfosten oder ähnliche Vorrichtungen
M6-Gewindebohrung für die obere Fassung, mit einem Lochbild von 50 mm
Fassung unten mit Senkbohrungen für M4-Schrauben, mit einem Lochbild von 50 mm
