LINOS Basisplatte X 95
Die LINOS® Basisplatte X 95 liefert eine solide Grundlage für optische Schienensysteme und gewährleistet eine präzise Ausrichtung sowie zuverlässige Stabilität. Ihre robuste Bauweise minimiert Vibrationen und ermöglicht hochpräzise optische Aufbauten in Forschungs- und Industrieumgebungen. Sie ist nahtlos mit dem X 95-Schienenprofil kompatibel und ermöglicht eine flexible Systemerweiterung und einfache Neukonfiguration. Die Basisplatte bietet die erforderliche Zuverlässigkeit und Langlebigkeit, um konsistente, wiederholbare Ergebnisse bei komplexen Baugruppen und Präzisionsexperimenten zu gewährleisten.
Anwendungsbeispiel: Ein X 95-Profil mit angebrachtem Ausrichtungslaser wird mithilfe der Basisplatte X 95 vertikal auf einem optischen Tisch montiert.
Die LINOS Basisplatte X 95 wurde für maximale Stabilität entwickelt und ist für die sichere Befestigung in anspruchsvollen optischen Anwendungen unverzichtbar. Ihre verwindunssteife Konstruktion gewährleistet eine präzise Positionierung und dauerhafte Leistungsfähigkeit.
- Reduzierte Vibrationen für eine höhere Messgenauigkeit
- Modulare Integration mit X 95-Schienenprofilen für vielseitige Aufbauten

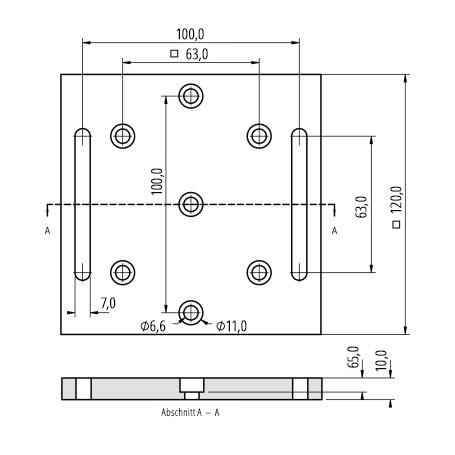

| Produkt | Basisplatte X 95, rund, farblos | Basisplatte X 95, eckig, schwarz |
| Breite | 120,0 mm | |
| Höhe | 10,0 mm | 10,0 mm |
| Gewicht (kg) | 0,38 | 0,38 |
| Material/Ausführung | Farblos eloxiertes Aluminium | Schwarz eloxiertes Aluminium |
| Außendurchmesser der Halterung | 135,0 mm | |
| Gewinde/Bohrlöcher | Ø6,6 mm□63 mm | Ø6,6 mm□63 mm |
| Teilenummer | G026206000 | G026205000 |
- Flexible Positionierung mit Schlitzlöchern
M6 Befestigungsschrauben werden mitgeliefert
- Schwarze oder farblose Eloxierung
Einfache Klemmung mit Klemmen SP4 (Artikelnummer: G085922000)
- Optische Bänke
- Messsysteme
- Maschinenbau
Basisplatte X 95, schwarz
