LINOS Kreuzträger X 95
Der LINOS®Kreuzträger X 95 ist eine ideale Lösung für die Befestigung von Bauteilen am Schnittpunkt zweier optischer Achsen, wie beispielsweise Strahlführungsspiegel oder Strahlteiler. Er wurde für Präzision und Flexibilität entwickelt und ermöglicht eine exakte Ausrichtung und stabile Positionierung in komplexen optischen Aufbauten. Dank seiner sanften Gleitbewegung lassen sich Einstellungen mühelos und ruckfrei vornehmen, wodurch er sich ideal für empfindliche Experimente und modulare Baugruppen eignet. Der Kreuzträger X 95 wurde im Hinblick auf Langlebigkeit und Benutzerfreundlichkeit entwickelt. Er bietet zuverlässige Leistung für Forschungslabore und industrielle Anwendungen, bei denen Präzision sowie Wiederholbarkeit von entscheidender Bedeutung sind.
Anwendungsbeispiel: Der Kreuzträger X 95 ermöglicht die Integration des Rahmenhalters 100-M in das X 95-Profilsystem.
Der LINOS-Kreuzträger X 95 wurde für anspruchsvolle optische Konfigurationen entwickelt und kombiniert federbelastete Klemmen mit teflonbeschichteten Führungsflächen für eine leichtgängige, spielfreie Bewegung. Zwei Ambossklemmen gewährleisten eine stabile Befestigung, während der integrierte Verriegelungsmechanismus für einen sicheren Halt während des Betriebs sorgt.
- Ermöglicht die präzise Positionierung von Komponenten an sich kreuzenden optischen Achsen
- Reibungslose, kontrollierte Einstellungen für eine präzise Ausrichtung
| Produkt | Kreuzträger X 95, farblos | Kreuzträger X 95, schwarz |
| Breite | 200,0 mm | 200,0 mm |
| Gewicht (kg) | 1,01 | 1,01 |
| Material/Ausführung | Farblos eloxiertes Aluminium | Schwarz eloxiertes Aluminium |
| Gewinde/Bohrlöcher |
M4 M6□50 mm Ø6,6 mm |
M4 M6□50 mm Ø6,6 mm |
| Teilenummer | G026424000 | G026524000 |
Zur Befestigung von Komponenten an der Schnittstelle zweier optischer Achsen, wie beispielsweise Strahlführungsspiegel oder Strahlteiler
Teflonbeschichtete Führungsflächen für reibungslose Bewegung und lange Lebensdauer
Verriegelungsmechanismen mit Amboss/Spannschraube für eine stabile Positionierung
Zwei Ambossklemmen zur stabilen Befestigung
Federbelastete Klemmen für reibungsloses Gleiten

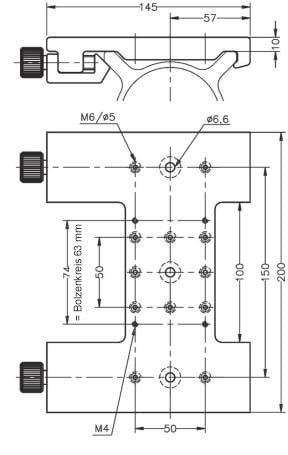

Ø 6,6 mm Mittelloch zur Befestigung von Stützen oder ähnlichen Vorrichtungen
M6-Gewindebohrung für die Fassung oben; 50 mm Lochbild
Fassung unten mit Senkbohrungen für M4-Schrauben; 50 mm Lochbild
M4-Befestigungsgewinde mit einem 63 mm-Lochbild für die Anbauplatte MP 80
| Produkt | Kreuzträger X 95, farblos | Kreuzträger X 95, schwarz |
| Breite | 200,0 mm | 200,0 mm |
| Gewicht (kg) | 1,01 | 1,01 |
| Material/Ausführung | Farblos eloxiertes Aluminium | Schwarz eloxiertes Aluminium |
| Gewinde/Bohrlöcher |
M4 M6□50 mm Ø6,6 mm |
M4 M6□50 mm Ø6,6 mm |
| Teilenummer | G026424000 | G026524000 |
Zur Befestigung von Komponenten an der Schnittstelle zweier optischer Achsen, wie beispielsweise Strahlführungsspiegel oder Strahlteiler
Teflonbeschichtete Führungsflächen für reibungslose Bewegung und lange Lebensdauer
Verriegelungsmechanismen mit Amboss/Spannschraube für eine stabile Positionierung
Zwei Ambossklemmen zur stabilen Befestigung
Federbelastete Klemmen für reibungsloses Gleiten
Ø 6,6 mm Mittelloch zur Befestigung von Stützen oder ähnlichen Vorrichtungen
M6-Gewindebohrung für die Fassung oben; 50 mm Lochbild
Fassung unten mit Senkbohrungen für M4-Schrauben; 50 mm Lochbild
M4-Befestigungsgewinde mit einem 63 mm-Lochbild für die Anbauplatte MP 80
