Goldene Planspiegel, Laserqualität
Die nach Laserstandards gefertigten goldenen LINOS® Planspiegel bieten eine hervorragende Reflektivität für Infrarotanwendungen bis zu 25 µm. Diese Goldspiegel mit frontseitiger Beschichtung weisen über einen breiten Spektralbereich ein hohes, konstantes Reflexionsvermögen ohne Absorptionsbanden auf und gewährleisten eine zuverlässige Leistung in anspruchsvollen optischen Systemen. Die Spiegel sind widerstandsfähig gegen Umwelteinflüsse, und eine dielektrische Schutzschicht sorgt für zusätzliche Beständigkeit und langfristige Stabilität. Da sie aus Substraten mit geringer Ausdehnung hergestellt sind, bieten sie eine hervorragende thermische Stabilität, wodurch Verzerrungen minimiert und die optische Präzision gewahrt werden.
Gold-Planspiegel zeichnen sich durch hohe Reflektivität, Umgebungsbeständigkeit und Formstabilität aus und eignen sich hervorragend für Lasersysteme, Spektroskopie und Präzisions-IR-Messgeräte in Forschung und Industrie.
| Produkt | Planspiegel RAU-E; D=22,4x31,5 elliptisch; d=3,5; L/10 | Planspiegel RAU-E; D=50; d=10; L/10 | Planspiegel RAU-E; D=25,4; d=5; L/10 | Planspiegel RAU-E; D=12,7; d=5; L/10 |
| Form | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig |
| Optikgröße | Ø 22,4–31,5 mm | Ø 50,0 mm | Ø 25,4 mm | Ø 12,7 mm |
| Dicke des optischen Zentrums | 3,5 mm | 10,0 mm | 5,0 mm | 5,0 mm |
| Wellenlängenbereich | 2000,0 – 12000,0 nm | 2000,0 – 12000,0 nm | 2000,0 – 12000,0 nm | 2000,0 – 12000,0 nm |
| Toleranz der Abmessungen der Optik | - 0,1 mm | - 0,12 mm | - 0,1 mm | - 0,08 mm |
| Mittendicken-Toleranz | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Ebenheit (λ) | 1/10 | 1/10 | 1/10 | 1/10 |
| Einfallswinkel (AOI) | 0–60 Grad | 0–60 Grad | 0–60 Grad | 0–60 Grad |
| Beschichtungsspezifikation | Ravg >98% bei 2000–12000 nm | Ravg >98% bei 2000–12000 nm | Ravg >98% bei 2000–12000 nm | Ravg >98% bei 2000–12000 nm |
| Freidurchmesser | Ø 20,0–28,0 mm | Ø 46,0 mm | Ø 24,0 mm | Ø 11,0 mm |
| Parallelität | 20,0 | 30,0 | 30,0 |
Goldbeschichteter Frontspiegel für den IR-Spektralbereich bis zu 25 µm, ermöglicht eine hervorragende Leistung bei IR- und thermischen Anwendungen
Beständig gegen Umwelteinflüsse, gewährleistet langfristige Zuverlässigkeit und geringeren Wartungsaufwand
Gleichbleibend hohe Reflexion über einen breiten Spektral- und Einfallswinkelbereich ohne Absorptionsbanden

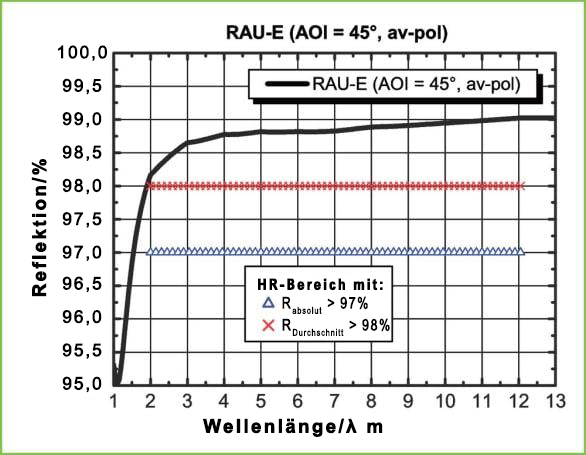

Durchschnittliche Reflexion > 98% im Bereich von 0° ≤ AOI ≤ 60°, unpolarisiert
Material mit geringer Ausdehnung, gewährleistet hohe dimensionale und optische Stabilität unter thermischer Belastung
Dielektrische Schutzschicht für verbesserte Umgebungsstabilität
Goldene Planspiegel, Laserqualität

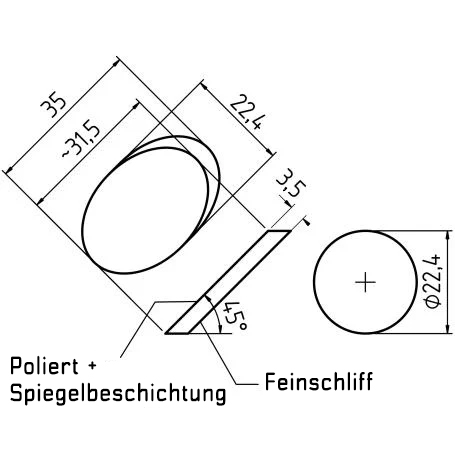

Planspiegel RAU-E; D=22,4x31,5 elliptisch; d=3,5; L/10 (G340578000)
