inspec.x L 4/105
Die Objektive der inspec.x L 4.0/105 Serie sind für eine Objektauflösung von bis zu 2 µm ausgelegt und eignen sich für Sensoren mit einer Länge von bis zu 82 mm. Mit einer enormen Auflösung von bis zu 200 lp/mm in der Objektebene ist das inspec.x L 4.0/105 in der Lage, eine hohe Abbildungsqualität über den gesamten Bildkreis zu liefern. Darüber hinaus bietet diese Objektivserie den Vorteil einer extrem geringen Verzeichnung, die über dem gesamten Sichtfeld deutlich unter 1 µm liegt.
Die inspec.x L 4.0/105 Objektivserie harmoniert perfekt mit modernen hochauflösenden Kameras mit 12k/5µm und 16k/5µm Sensoren. Sie ist optimal für Anwendungen mit extrem hohen Auflösungsanforderungen. Dieser Objektivtyp steht in den zwei verschiedenen Abbildungsmaßstäben 3,5x und 5x zur Verfügung. Beide können auch in einer Sonderversion mit einem Prismenmodul bestellt werden, wenn eine koaxialen Beleuchtung zum Einsatz kommt.

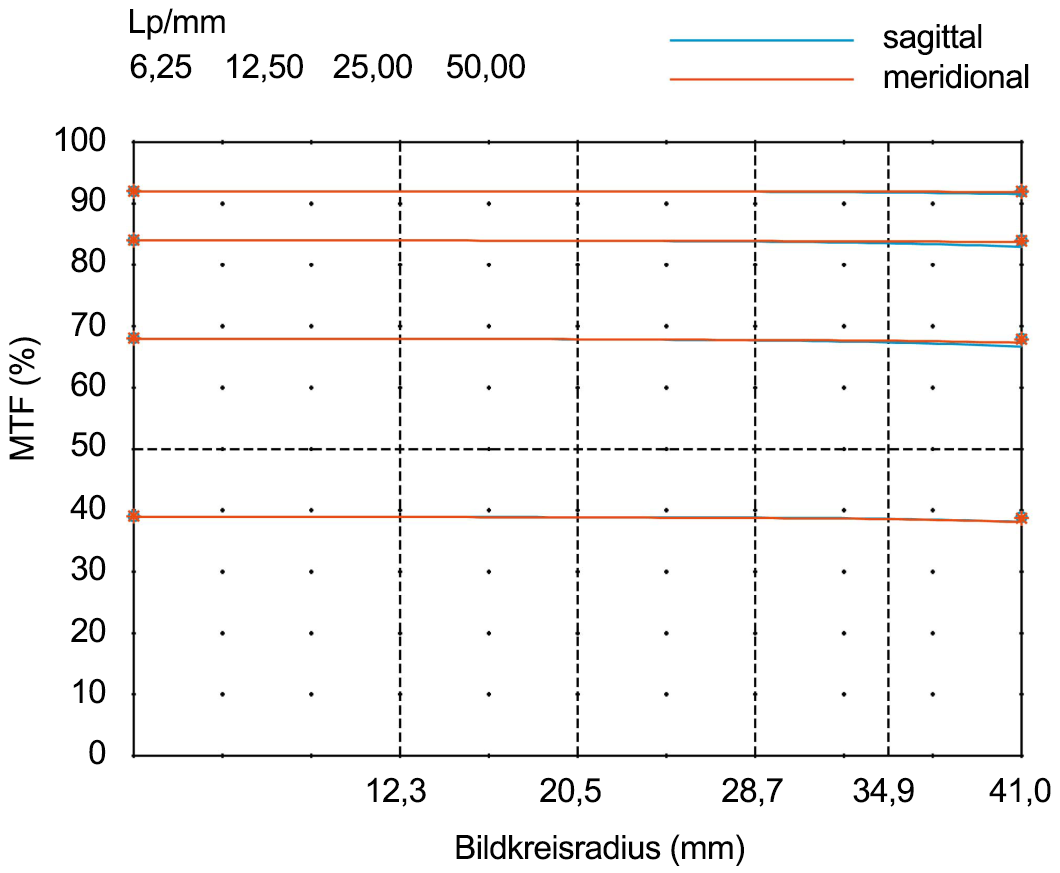

- Herrausragende MTF-Performance über den kompletten Bildkreis
- Beugungsbegrenztes Optikdesign
- Hohe numerische Apertur
- Brennweite: 105 mm
- Abbildungsmaßstäbe: 3.5x, 5x
- Bildkreisdurchmesser: bis 82 mm
- Spektralbereich: 400-750 nm
- Irisblende: manuell, arretierbar
- Anschluss: V-Nut
- Große Auswahl an mechanischem Zubehör

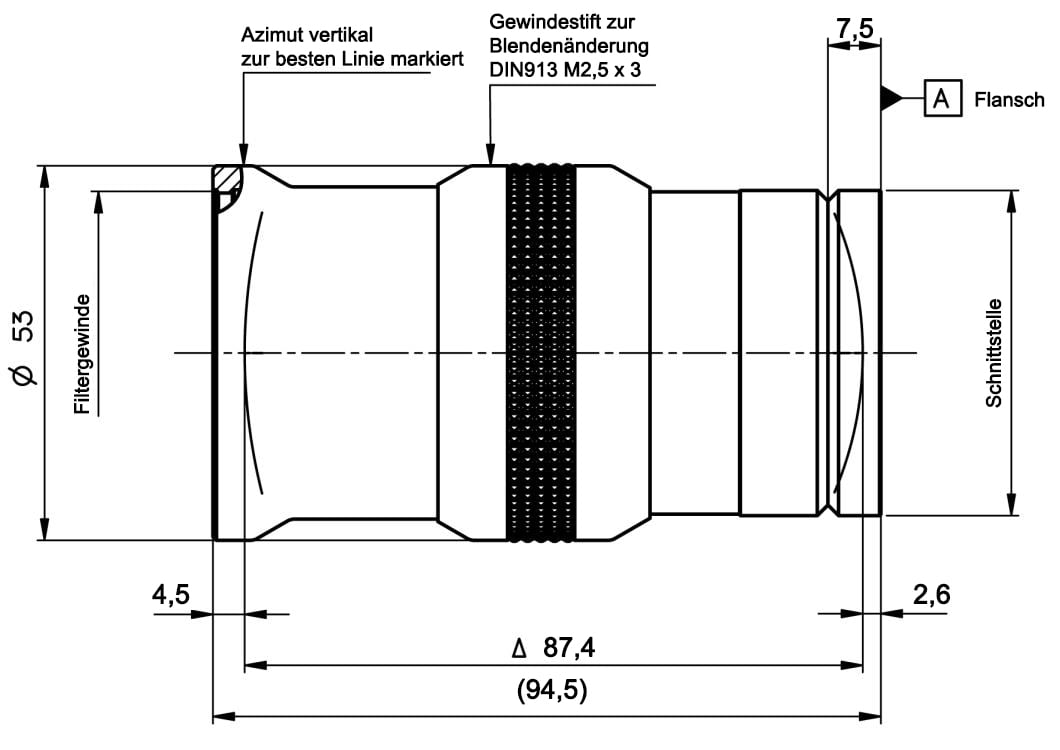

Für 3D-Zeichnungen und Datenblättern besuchen Sie bitte unseren Q-Shop und wählen Sie die Registerkarte „Docs + Drawings“ aus.
Testen Sie noch heute unseren MachVis Lens Selector und finden Sie das richtige Objektiv für Ihre Machine Vision Anwendung!
| Artikel-Nr. | Produktbeschreibung | Brenn- weite |
Blenden- zahl |
Blendenzahl- bereich |
Maßstabs- bereich |
optimierter Maßstab | Bildkreis | Schnittstelle |
| mm | mm | Durchmesser, mm | ||||||
| 0703-095-000-21 | inspec.x L 4.0/105 -3.5x | 105 | 4,0 | 4 ... 11 | -3.7 … -3.3 | -3,5 | 82 | V-Nut |
| 0703-102-000-20 | inspec.x L 3.5/105 -5.0x | 105 | 3,5 | 3.5 ... 11 | -5.2 … -4.8 | -5 | 82 | V-Nut |
| 0703-107-000-20 | inspec.x L 4.0/105 -3.5x Prisma | 105 | 4,0 | 4 ... 11 | -4.0 … -3.3 | -3,5 | 82 | V-Nut |
| 0703-108-000-20 | inspec.x L 3.5/105 -5.0x Prisma | 105 | 3,5 | 3.5 ... 11 | -5.2 … -4.8 | -5 | 82 | V-Nut |
