inspec.x 5.6/105

inspec.x L 5.6/105

Die inspec.x L Serie wurde entwickelt, um den höchsten Ansprüchen im Bereich der industriellen Bildverarbeitung mit sehr großen Sensoren gerecht zu werden. Diese Serie zeichnet eine herausragende Abbildungsleistung über einen Bildkreis bis zu 82 mm aus. Die vielfach im Feld erprobten Objektive harmonisieren perfekt mit den sehr populären 12k/5 µm und 16k/5 µm Zeilensensoren. Sehr große Flächensensoren profitieren ebenfalls durch die hohe Auflösung, eine geringe Verzeichnung und eine exzellente Farbkorrektur dieser Objektivserie.

Kontakt Händlersuche

Probieren Sie MachVis OnLine!

Nutzen Sie unser Tool MachVis zur Auswahl Ihres Objektives und finden Sie die perfekte LINOS® oder Optem® Objektivlösung für Ihre Imaging- und Bildverarbeitungsanforderungen.

MachVis OnLine
Kontaktieren Sie Excelitas
Probieren Sie MachVis OnLine!

Die vier Varianten der inspec.x L 5.6/105 Objektivserie sind für die Abbildungsmaßstäbe von0.33x, 0.5x, 0.76x und 1x optimiert.​​​​ Die V-Nut ermöglicht ebenfalls, das Objektiv bezüglich seines „besten Azimut“ auszurichten oder es in Retrostellung zu betreiben um Abbildungsmaßstäbe bis 3x ermöglichen zu können. Alle Objektive besitzen eine fixierbare Blende und sind für den Einsatz in rauen Industrieumgebungen entwickelt worden.


  • Großer Bildkreis bis zu 82 mm
  • Perfektes Zusammenspiel mit 5 µm Pixelgröße
  • Vollmetallgehäuse
  • Fixierbare Blende
  • Brennweite: 105 mm
  • Blende: 5.6 … 11
  • Arbeitsabstand: 100-420 mm
  • Spektralbereich: ​​​​​400-750 nm
  • Verzeichnung: < 0.4%
  • Kameraanschluss: V-Nut
  • Kompatibel mit jedem inspec.x L Zubehör




Für 3D-Zeichnungen und Datenblättern besuchen Sie bitte unseren Q-Shop und wählen Sie die Registerkarte „Docs + Drawings“ aus.

Produkt

Artikel-Nr.

Brennweite
mm

Blenden-
zahl
mm

Blenden-
zahl
bereich

Maßstabs-
bereich

Optimierter
Maßstabs-

Bildkreis
Durchmesser, mm

Schnittstelle

inspec.x L 5.6/105 1.0x

0703-082-000-20

105

5,6

5.6 ... 22

0.85 … 1.2

1

82

V-Nut

inspec.x L 5.6/105 0.76x

0703-083-000-20

105

5,6

5.6 ... 22

0.6 … 0.9

0,76

82

V-Nut

inspec.x L 5.6/105 0.5x

0703-084-000-20

105

5,6

5.6 ... 22

0.4 … 0.65

0,5

82

V-Nut

inspec.x L 5.6/105 0.33x

0703-085-000-20

105

5,6

5.6 ... 22

0.25 … 0.45

0,33

82

V-Nut

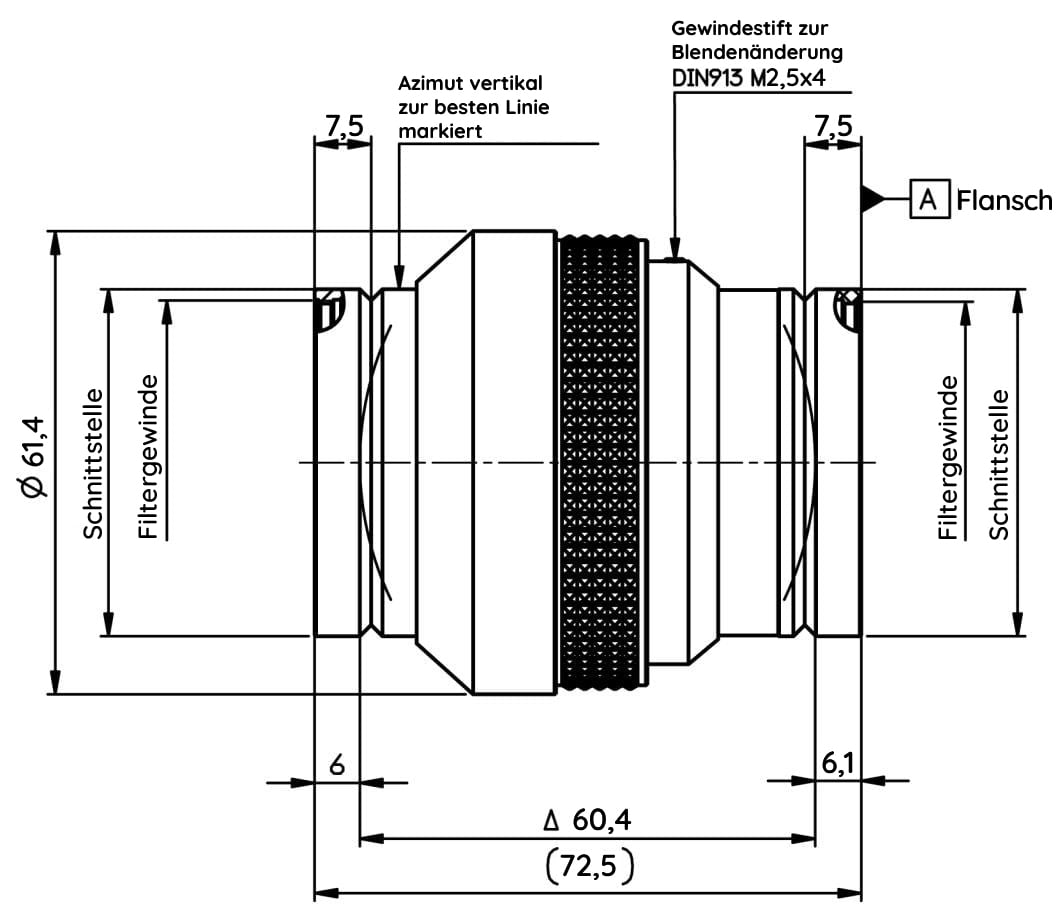

inxpec.x L 5.6/105 Technische Zeichnung

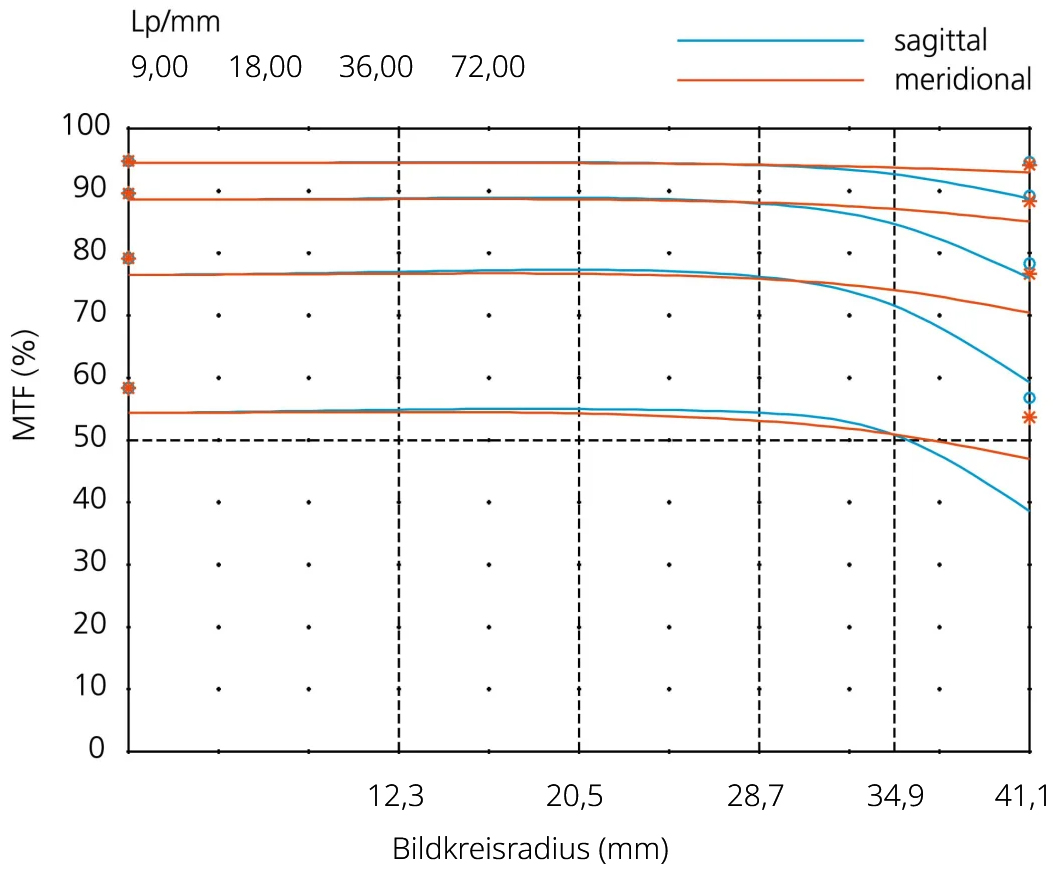

inspec.x L 5.6/105 MTF
MTF von inspec.x L 5.6/105 -0.5x mit β'= -0.5, Blende = 5.6



Produkt

Artikel-Nr.

Brennweite
mm

Blenden-
zahl
mm

Blenden-
zahl
bereich

Maßstabs-
bereich

Optimierter
Maßstabs-

Bildkreis
Durchmesser, mm

Schnittstelle

inspec.x L 5.6/105 1.0x

0703-082-000-20

105

5,6

5.6 ... 22

0.85 … 1.2

1

82

V-Nut

inspec.x L 5.6/105 0.76x

0703-083-000-20

105

5,6

5.6 ... 22

0.6 … 0.9

0,76

82

V-Nut

inspec.x L 5.6/105 0.5x

0703-084-000-20

105

5,6

5.6 ... 22

0.4 … 0.65

0,5

82

V-Nut

inspec.x L 5.6/105 0.33x

0703-085-000-20

105

5,6

5.6 ... 22

0.25 … 0.45

0,33

82

V-Nut



inxpec.x L 5.6/105 Technische Zeichnung

inspec.x L 5.6/105 MTF
MTF von inspec.x L 5.6/105 -0.5x mit β'= -0.5, Blende = 5.6
