LINOS inspec.x L float

inspec.x L float 5.6/105 und 5.6/120

Die inspec.x L float Objektive kombinieren die im Feld bereits erprobte Abbildungsleistung der inspec.x L Serie mit einer neu entwickelten Mechanik und decken mit jeweils nur einem einzigen Objektiv einen extrem großen Maßstabsbereich ab. Durch den Einsatz eines floatenden Elementes erreichen die inspec.x L float Objektive eine sehr hohe optische Leistung über den breiten Maßstabsbereich von 0.3x bis 3.0x bzw. von 0.06x bis 0.52x.

Kontakt Händlersuche

Das mechanische Vollmetalldesign ermöglicht den Einsatz im industriellen Bereich und durch die Zahnkränze wird die Möglichkeit der Automatisierung bereitgestellt.

  • Ideal für 12k und 16k Sensoren
  • Zahnkränze für Vergrößerung und Blende
  • Großer Bildkreis bis zu 82 mm
  • Brennweite: 105 mm und 122 mm
  • Extrem großer Maßstabsbereich von -0.3x … -3x bzw. -0.06x … 0.52x
  • Floatende Elementoptik
  • Perfektes Zusammenspiel mit 5 µm Pixelgröße
  • Arbeitsabstand: ​​​​​100-420 mm bzw. 302-2037 mm
  • Spektralbereich: ​​​​​400-750 nm
  • Verzeichnung: < 0.4%

Für den Zugang zu 3D-Zeichnungen und Datenblättern besuchen Sie bitte unseren Q-Shop und wählen Sie die Registerkarte „Docs + Drawings“ aus.

Testen Sie noch heute unseren MachVis Lens Selector , um das richtige Objektiv für Ihre Machine Vision-Anwendung zu finden!
MachVis Objektiv – Konfigurationssoftware



Artikel-Nr. Produktbeschreibung Brenn-
weite		 Blenden-
zahl		 Maßstabs-
bereich		 Bildkreis Blendenzahl-
bereich		 Arbeitsabstand Schnittstelle
    mm     Durchmesser, mm   mm
 0703-114-000-20  inspec.x L 5.6/105 float 0.3x...3.0x 105 5,6 -0.3 … -3.0 82 5.6 ... 11 100 – 420 V-Nut
 0703-116-000-21 NEW  inspec.x: L 5.6/120 float 0.06x...0.52x 120 5,6 -0.06 … -0.52 82 5.6 ... 16 302 – 2037 M42x0.75

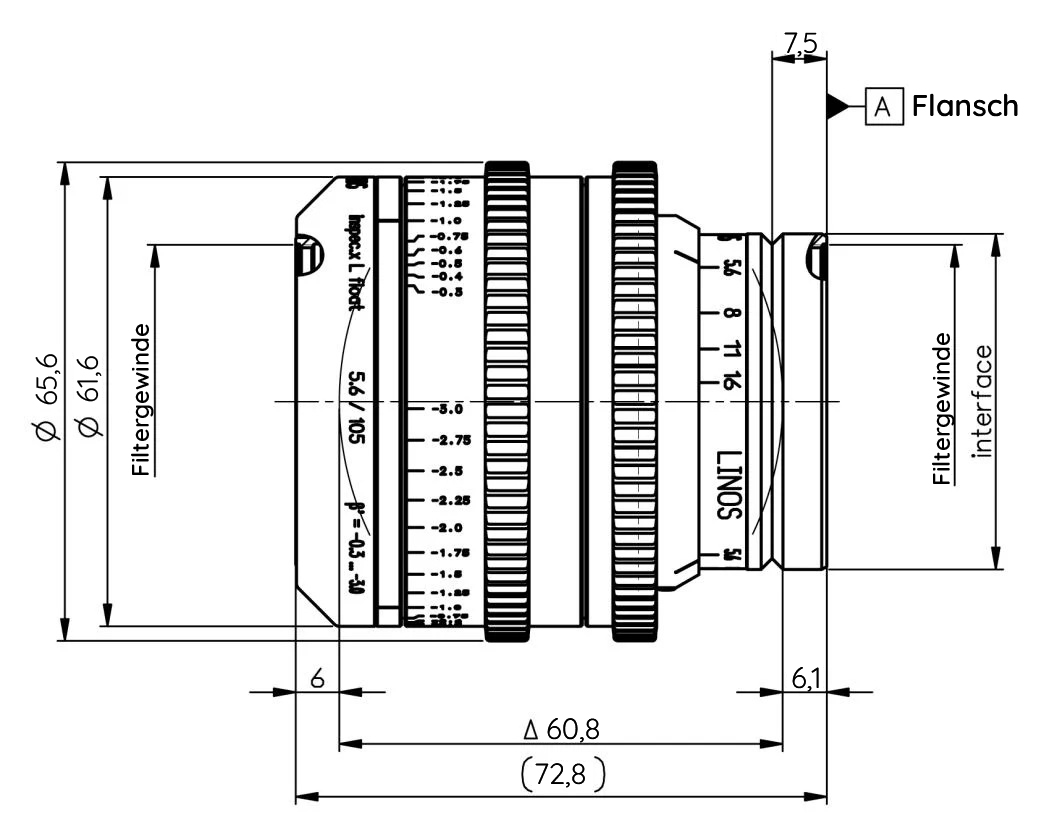

inxpec.x float 5.6/105 Technische Zeichnung
inxpec.x float 5.6/105 Technische Zeichnung

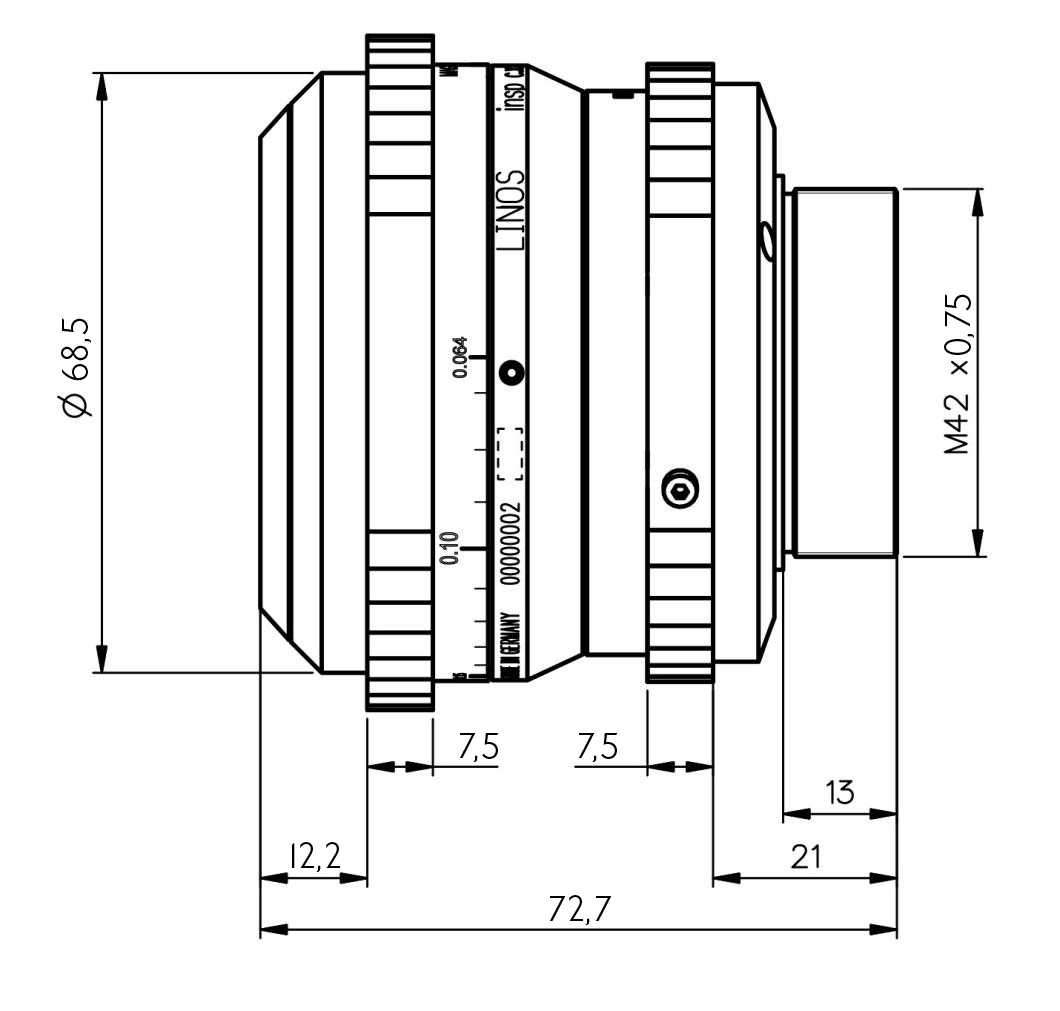

inxpec.x float 5.6/120 Technische Zeichnung
inxpec.x float 5.6/120 Technische Zeichnung

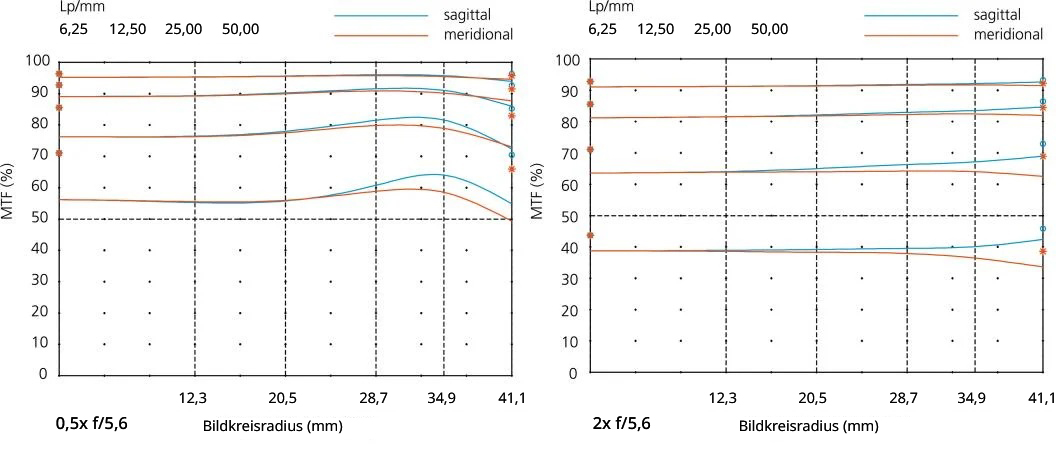

inspect.x float 5.6/105 MTF
MTF von inspect.x float 5.6/105 @ β'= -0.5 und β'= -2

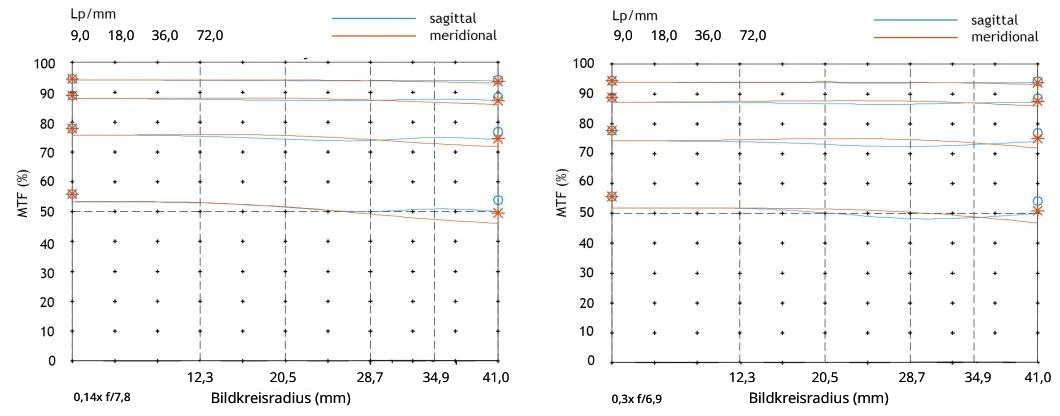

inspect.x float 5.6/120 MTF
MTF von inspect.x float 5.6/120 @ β'= -0.14 und β'= -0.3
Artikel-Nr. Produktbeschreibung Brenn-
weite		 Blenden-
zahl		 Maßstabs-
bereich		 Bildkreis Blendenzahl-
bereich		 Arbeitsabstand Schnittstelle
    mm     Durchmesser, mm   mm
 0703-114-000-20  inspec.x L 5.6/105 float 0.3x...3.0x 105 5,6 -0.3 … -3.0 82 5.6 ... 11 100 – 420 V-Nut
 0703-116-000-21 NEW  inspec.x: L 5.6/120 float 0.06x...0.52x 120 5,6 -0.06 … -0.52 82 5.6 ... 16 302 – 2037 M42x0.75



inxpec.x float 5.6/105 Technische Zeichnung
inxpec.x float 5.6/105 Technische Zeichnung



















inxpec.x float 5.6/120 Technische Zeichnung
inxpec.x float 5.6/120 Technische Zeichnung
inspect.x float 5.6/105 MTF
MTF von inspect.x float 5.6/105 @ β'= -0.5 und β'= -2







inspect.x float 5.6/120 MTF
MTF von inspect.x float 5.6/120 @ β'= -0.14 und β'= -0.3
