NIR-Strahlteilerwürfel
Unsere LINOS®-NIR-Strahlteilerwürfel sind optische Präzisionskomponenten, die dafür ausgelegt sind, Strahlen im Nahinfrarotbereich mit außergewöhnlicher Genauigkeit zu teilen oder zu kombinieren. Sie leiten Strahlen ohne Winkel- oder Seitenabweichung weiter und stellen so sicher, dass der reflektierte und der transmittierte Strahl perfekt aufeinander ausgerichtet bleiben. Diese kompakten, robusten Würfel sind aus hochwertigem N-BK7-Glas gefertigt und zeichnen sich durch ihre optische Beständigkeit aus. Da der Reflexions- und Transmissionsgrad bei unpolarisiertem Licht nahezu bei 50% liegen, bieten sie zuverlässige Leistung über einen breiten Anwendungsbereich hinweg. Die Breitband-Antireflexbeschichtung minimiert Verluste und verbessert den Wirkungsgrad und die Stabilität in Lasersystemen.
LINOS-Strahlteilerwürfel sind für Laseranwendungen mit geringer Leistung optimiert und bieten präzise, konsistente Leistung in Labor- und Industrieumgebungen. Optionale Strahlteilungsverhältnisse und individuell angepasste Konfigurationen in verschiedenen Größen, Materialien und Beschichtungen bieten Flexibilität für anspruchsvolle optische Aufbauten.
Strahlteilerwürfel: h Höhe, L1 Breite, L2 Länge
| Produkt | NIR-Strahlteilerwürfel; N-BK7; L=5 | NIR-Strahlteilerwürfel; N-BK7; L=10 | NIR-Strahlteilerwürfel; N-BK7; L=12,5 | NIR-Strahlteilerwürfel; N-BK7; L=16 | NIR-Strahlteilerwürfel; N-BK7; L=20 | NIR-Strahlteilerwürfel; N-BK7; L=25 |
| Gewicht (kg) | 3,0E-4 | 0,003 | 0,005 | 0,01 | 0,02 | 0,039 |
| Form | Elliptisch | Würfel | Würfel | Würfel | Würfel | Würfel |
| Optikgröße | 5,0 mm | 10,0 mm | 12,5 mm | 16,0 mm | 20,0 mm | 25,0 mm |
| Optisches Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Freidurchmesser | Ø 4,0 mm | Ø 8,0 mm | Ø 10,0 mm | Ø 14,0 mm | Ø 16,0 mm | Ø 21,0 mm |
| Wellenlängenbereich | 750,0 – 1200,0 nm | 750,0 – 1200,0 nm | 750,0 – 1200,0 nm | 750,0 – 1200,0 nm | 750,0 – 1200,0 nm | 750,0 – 1200,0 nm |
| Toleranz h | -0,075 mm | -0,09 mm | -0,11 mm | -0,11 mm | -0,13 mm | -0,13 mm |
| Toleranz L1 | ± 0,3 mm | ± 0,3 mm | ± 0,2 mm | ± 0,2 mm | ± 0,4 mm | ± 0,4 mm |
| Toleranz L2 | ± 0,3 mm | ± 0,3 mm | ± 0,2 mm | ± 0,2 mm | ± 0,4 mm | ± 0,4 mm |

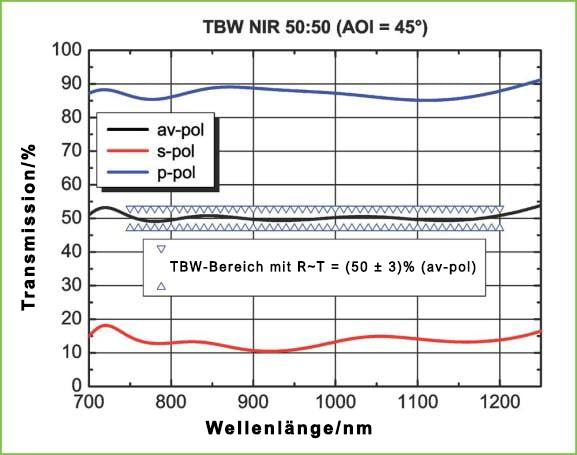

| Beschichtungsspezifikation | 1x T:R=50:50±5% bei 750–1200 nm 4x R<0,5% bei 750–1200 nm |
1x T:R=50:50±5% bei 750–1200 nm 4x R<0,5% bei 750–1200 nm |
1x T:R=50:50±5% bei 750–1200 nm 4x R<0,5% bei 750–1200 nm |
1x T:R=50:50±5% bei 750–1200 nm 4x R<0,5% bei 750–1200 nm |
1x T:R=50:50±5% bei 750–1200 nm 4x R<0,5% bei 750–1200 nm |
1x T:R=50:50±5% bei 750–1200 nm 4x R<0,5% bei 750–1200 nm |
Zum Aufteilen oder Zusammenführen von Lichtstrahlen, ermöglicht flexibles optisches Systemdesign
Keine Winkel- oder Seitenabweichung der übertragenen Strahlen, gewährleistet eine hochpräzise Strahlausrichtung
Reflektierte und transmitierte Strahlen durchlaufen identische optische Pfade, was eine konsistente optische Zeitsteuerung und Weglänge gewährleistet
Kompakte, robuste Geräte aus N-BK7-Glas für eine einfache Integration
Entwickelt für den Einsatz mit Lasern mit geringer Leistung (0,1 J/cm2 bei 10 ns Impulsen bei 1064 nm)
Optional mit anderen Strahlteilungsverhältnissen erhältlich
Reflexion ≈ Transmission ±5% bei unpolarisiertem Licht und Absorption <5% ermöglichen eine konsistente, ausgewogene Aufteilung
Breitband-AR-Beschichtung (ARB2-NIR) reduziert Reflexionsverluste im gesamten NIR-Wellenlängenbereich
8 Toleranz der Strahlablenkung von einer Bogenminute; gewährleistet Strahlgenauigkeit selbst bei geringfügigen Ausrichtungsabweichungen
