Polarisierende Strahlteiler (PBS)-Würfel
Unsere LINOS® Polarisationsstrahlteiler (PBS)-Würfel sind darauf ausgelegt, eine präzise Trennung von transmittierten und reflektierten Polarisationszuständen für anspruchsvolle optische Anwendungen zu liefern. Die gekittete Konstruktion gewährleistet eine robuste Leistung, während fortschrittliche TSWP-Beschichtungen den Betrieb über Schlüsselwellenlängenbereiche hinweg ermöglichen und eine hohe Transmission für p-polarisiertes Licht sowie eine starke Unterdrückung der s-Polarisation bieten. Die Würfel erzielen sowohl für transmittierte als auch für reflektierte Strahlen hervorragende Extinction Ratios und gewährleisten so eine hohe Polarisationsreinheit in Mess-, Abbildungs- und Strahlkonditionierungssystemen.
Alle Ein- und Austrittsflächen sind mit breitbandigen ARB2-Antireflexbeschichtungen versehen, während schwarz lackierte Endflächen Streulicht reduzieren, um Strahlqualität und Systemgenauigkeit zu erhalten. Mit präziser Winkelablenkung des Strahls und gleichbleibend hoher optischer Leistung bieten die PBS-Würfel von Excelitas eine zuverlässige, hochpräzise Lösung für eine effiziente Polarisationssteuerung über mehrere Spektralbereiche hinweg.
h Höhe, L1 Breite, L2 Länge
| Produkt | Pol. Strahlteiler-Würfel 550–700 nm; L = 5 | Pol. Strahlteiler-Würfel 550–700 nm; L = 10 | Pol. Strahlteiler-Würfel 550–700 nm; L = 20 | Pol. Strahlteiler-Würfel 720–900 nm; L = 5 | Pol. Strahlteiler-Würfel 720–900 nm; L = 10 | Pol. Strahlteiler-Würfel 720–900 nm; L = 20 | Pol. Strahlteiler-Würfel 450–550 nm; L = 10 |
| Form | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig |
| Optikgröße | 5,0 mm | 10,0 mm | 20,0 mm | 5,0 mm | 10,0 mm | 20,0 mm | 10,0 mm |
| Substrat | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 |
| Wellenlängenbereich | 550,0 – 700,0 nm | 550,0 – 700,0 nm | 550,0 – 700,0 nm | 720,0 – 900,0 nm | 720,0 – 900,0 nm | 720,0 – 900,0 nm | 450,0 – 550,0 nm |
| Toleranz h | -0,075 mm | -0,09 mm | -0,13 mm | -0,075 mm | -0,09 mm | -0,13 mm | -0,09 mm |
| Toleranz L1 | ± 0,3 mm | ± 0,3 mm | ± 0,4 mm | ± 0,3 mm | ± 0,3 mm | ± 0,4 mm | ± 0,3 mm |
| Toleranz L2 | ± 0,3 mm | ± 0,3 mm | ± 0,4 mm | ± 0,3 mm | ± 0,3 mm | ± 0,4 mm | ± 0,3 mm |
| Minimale Extinction Ratio Tp/Ts bei Auslegungswellenlänge | 2000,0–1,0 | 2000,0–1,0 | 1000,0–1,0 | 2000,0–1,0 | 2000,0–1,0 | 2000,0–1,0 | 1000,0–1,0 |
| Extinction Ratio Rs/Rp bei Auslegungswellenlänge | 200,0 | 200,0 | 200,0 | 200,0 | 200,0 | 200,0 | 100,0 |
Gekitteter Polarisationsstrahlteiler (PBS)-Würfel zur hocheffizienten Trennung von transmittierten und reflektierten Polarisationszuständen

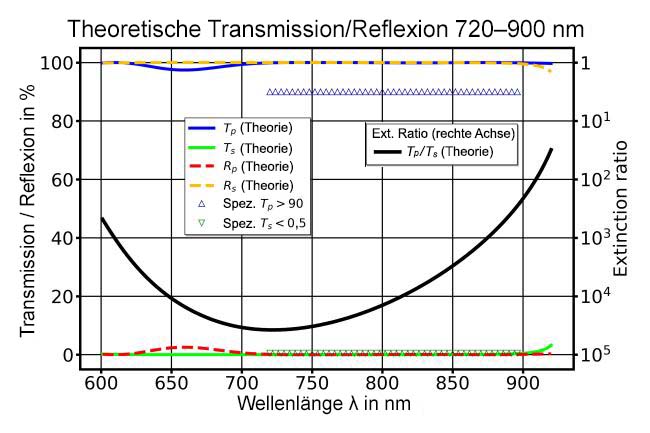

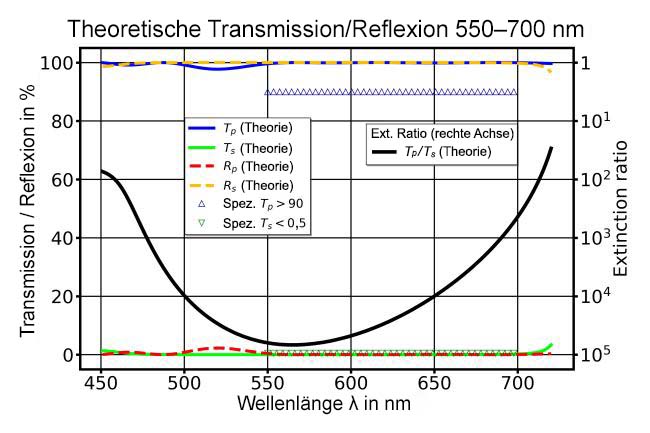

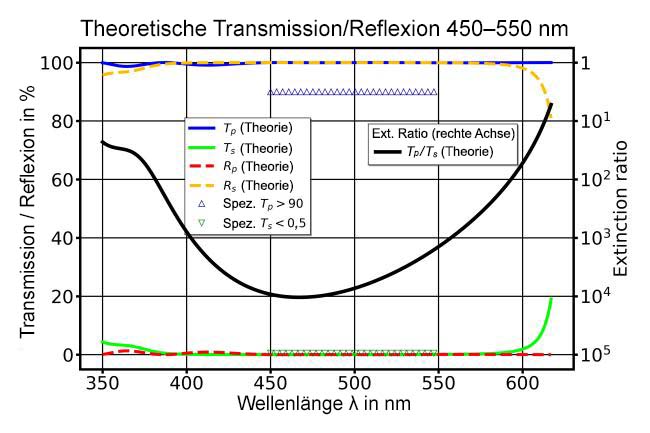

Optimiert für die Spektralbereiche 450–550 nm, 550–700 nm und 720–900 nm (TSWP-Beschichtung) für den vielseitigen Einsatz über den sichtbaren bis Nah-Infrarotbereich
Sehr hohe Polarisationsauslöschung (spezifiziert für eine einzelne Laserwellenlänge): Transmission Tp/Ts > 1000:1 und Reflexion Rs/Rp > 100:1 für starken Polarisationskontrast
Hoher p-Polarisationsdurchsatz (Tp ≥ 90%, typischerweise ≥ 95%) gewährleistet effiziente Signaltransmission
Starke Unterdrückung unerwünschter s-Polarisation (Ts ≤ 0,5%) für saubere Strahltrennung
Breitband-Antireflexbeschichtungen auf allen Ein- und Austrittsflächen minimieren Reflexionsverluste an den Glasoberflächen, erhöhen die Transmissionseffizienz und reduzieren Streulicht
Geschwärzte Endflächen reduzieren Streulicht und verbessern den Messkontrast
Strenge Winkelabweichungstoleranzen (8') gewährleisten präzise Strahlausrichtung in optischen Aufbauten
Hohe Laserschadensbeständigkeit: >2 kW/cm² (CW bei 488/514 nm), >200 mJ/cm² (10-ns-Impulse bei 1064 nm) und >28 mJ/cm² (280-fs-Impulse bei 850 nm, 20 Hz) für anspruchsvolle Laseranwendungen
