Rechteckige Planspiegel aus Aluminium
Die rechteckigen LINOS® Planspiegel aus Aluminium sind vielseitige optische Komponenten, die für eine leistungsstarke Reflexion in einer Vielzahl von Anwendungsbereichen entwickelt wurden und Anwendern die Erzielung präziser, effizienter optischer Ergebnisse ermöglichen. Diese Standardspiegel sind für den sichtbaren, infraroten und ultravioletten Spektralbereich erhältlich. Sie bieten eine hohe Reflektivität über einen breiten Spektral- und Einfallswinkelbereich und gewährleisten so eine zuverlässige Leistung bei unterschiedlichen Anwendungen. VIS-IR-Spiegel sind mit einer schützenden SiO₂-Beschichtung versehen, während UV-Spiegel durch eine MgF₂-Beschichtung geschützt sind. Dies sorgt für eine lange Haltbarkeit und Beständigkeit gegen Umwelteinflüsse und gibt den Anwendern ein Gefühl der Sicherheit. Da sie aus Werkstoffen mit geringer Wärmeausdehnung gefertigt sind, behalten sie ihre thermische Stabilität und Oberflächenebenheit bei, wodurch Verzerrung minimiert wird und eine gleichbleibende Genauigkeit unter wechselnden Bedingungen gewährleistet ist.
Für Großaufträge sind auf Anfrage individuell angepasste Substrate oder Beschichtungen erhältlich. Diese Aluminium-Planspiegel sind zuverlässig, vielseitig und präzise. Sie eignen sich daher für die Laborforschung, die Industrieoptik, die Spektroskopie und Lasersysteme, die eine gleichbleibende Hochleistungsreflexion erfordern.
| Produkt | Planspiegel RAL; bxL=10x10; d=2; L/4 | Planspiegel RAL; bxL=10x15; d=2; L/2 | Planspiegel RAL; bxL=10x15; d=2; L/10 | Planspiegel RAL; bxL=15x20; d=2; L/2 | Planspiegel RAL; bxL=20x30; d=2,5; L/2 | Planspiegel RAL; bxL=20x30; d=4; L/10 | Planspiegel RAL; bxL=40x58; d=8; L/4 | Planspiegel RAL; bxL=60x85; d=8; 1L | Planspiegel RAL; bxL=60x85; d=8; L/10 | Planspiegel RAL; bxL=80x120; d=8; 2L | Planspiegel RAL; bxL=100x150; d=10; 4L | Planspiegel RAL-UV; bxL=10x15; d=2; L/2 | Planspiegel RAL-UV; bxL=10x15; d=2; L/10 | Planspiegel RAL-UV; bxL=15x20; d=2; L/2 | Planspiegel RAL-UV; bxL=20x30; d=2,5; L/2 | Planspiegel RAL-UV; bxL=20x30; d=4; L/10 | Planspiegel RAL-UV; bxL=40x58; d=8; L/4 | Planspiegel RAL-UV; bxL=60x85; d=8; 1L | Planspiegel RAL-UV; bxL=10x10; d=2; L/4 |
| Form | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig |
| Optikgröße | 10,0 mm | 10.0 - 15.0 mm | 10.0 - 15.0 mm | 15.0 - 20.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 40.0 - 58.0 mm | 60.0 - 85.0 mm | 60.0 - 85.0 mm | 80.0 - 120.0 mm | 100.0 - 150.0 mm | 10.0 - 15.0 mm | 10.0 - 15.0 mm | 15.0 - 20.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 40.0 - 58.0 mm | 60.0 - 85.0 mm | 10,0 mm |
| Dicke des optischen Zentrums | 2,0 mm | 2,0 mm | 2,0 mm | 2,0 mm | 2,5 mm | 4,0 mm | 8,0 mm | 8,0 mm | 8,0 mm | 8,0 mm | 10,0 mm | 2,0 mm | 2,0 mm | 2,0 mm | 2,5 mm | 4,0 mm | 8,0 mm | 8,0 mm | 2,0 mm |
| Wellenlängenbereich | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm |
| Mittendicken-Toleranz | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Toleranz L | - 0,09 mm | - 0,11 mm | - 0,11 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,19 mm | - 0,22 mm | - 0,22 mm | - 0,22 mm | - 0,25 mm | - 0,11 mm | - 0,11 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,19 mm | - 0,22 mm | - 0,09 mm |
| Beschichtung | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm |
| Ebenheit (λ) | 1/4 | 1/2 | 1/10 | 1/2 | 1/2 | 1/10 | 1/4 | 1 | 1/10 | 2 | 4 | 1/2 | 1/10 | 1/2 | 1/2 | 1/10 | 1/4 | 1 | 1/4 |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Beschichtungsspezifikation | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Standard-Aluminiumspiegel für die Spektralbereiche VIS bis IR bis zu 10 µm oder UV bis 3 µm
Hohe Reflektion über einen breiten Spektral- und Einfallswinkelbereich
Der Schutz durch eine SiO2-Beschichtung (RAL) oder MgF2 für den UV-Bereich (RAL UV) verhindert Oberflächenverschleiß, verlängert die Lebensdauer des Spiegels und reduziert den Wartungsaufwand
Werkstoffe mit geringer Ausdehnung minimieren thermische Verformungen und gewährleisten auch bei Temperaturschwankungen optische Präzisionsleistung

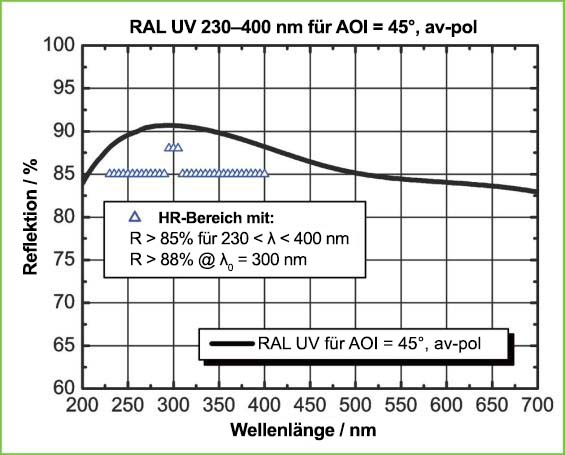

RAL-UV: Garantierte Reflektion > 85% im Bereich 230 nm ≤ λ ≤ 400 nm, > 88 % bei λ0 = 300 nm bei einem Einfallswinkel (AOI) von 45°, unpolarisiert
RAL-UV: Zerstörschwelle H∞ > 200 mJ/cm2 bei 193 nm mit 30-ns-Laserpulsen (s-on-1) bei 10 Hz
RAL-VIS: Garantierte Reflexion > 85% im Bereich 400 nm ≤ λ ≤ 700 nm bei einem Einfallswinkel (AOI) von 45°, unpolarisiert
RAL-VIS: Zerstörschwelle H∞ > 1,5 J / cm2 bei 1064 nm mit 11-ns-Laserpulsen (s-on-1) bei 10 Hz
Spiegel-Sonderanfertigungen mit anderen Substraten oder Beschichtungen sind bei größeren Stückzahlen auf Anfrage erhältlich
| Produkt | Planspiegel RAL; bxL=10x10; d=2; L/4 | Planspiegel RAL; bxL=10x15; d=2; L/2 | Planspiegel RAL; bxL=10x15; d=2; L/10 | Planspiegel RAL; bxL=15x20; d=2; L/2 | Planspiegel RAL; bxL=20x30; d=2,5; L/2 | Planspiegel RAL; bxL=20x30; d=4; L/10 | Planspiegel RAL; bxL=40x58; d=8; L/4 | Planspiegel RAL; bxL=60x85; d=8; 1L | Planspiegel RAL; bxL=60x85; d=8; L/10 | Planspiegel RAL; bxL=80x120; d=8; 2L | Planspiegel RAL; bxL=100x150; d=10; 4L | Planspiegel RAL-UV; bxL=10x15; d=2; L/2 | Planspiegel RAL-UV; bxL=10x15; d=2; L/10 | Planspiegel RAL-UV; bxL=15x20; d=2; L/2 | Planspiegel RAL-UV; bxL=20x30; d=2,5; L/2 | Planspiegel RAL-UV; bxL=20x30; d=4; L/10 | Planspiegel RAL-UV; bxL=40x58; d=8; L/4 | Planspiegel RAL-UV; bxL=60x85; d=8; 1L | Planspiegel RAL-UV; bxL=10x10; d=2; L/4 |
| Form | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig |
| Optikgröße | 10,0 mm | 10.0 - 15.0 mm | 10.0 - 15.0 mm | 15.0 - 20.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 40.0 - 58.0 mm | 60.0 - 85.0 mm | 60.0 - 85.0 mm | 80.0 - 120.0 mm | 100.0 - 150.0 mm | 10.0 - 15.0 mm | 10.0 - 15.0 mm | 15.0 - 20.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 40.0 - 58.0 mm | 60.0 - 85.0 mm | 10,0 mm |
| Dicke des optischen Zentrums | 2,0 mm | 2,0 mm | 2,0 mm | 2,0 mm | 2,5 mm | 4,0 mm | 8,0 mm | 8,0 mm | 8,0 mm | 8,0 mm | 10,0 mm | 2,0 mm | 2,0 mm | 2,0 mm | 2,5 mm | 4,0 mm | 8,0 mm | 8,0 mm | 2,0 mm |
| Wellenlängenbereich | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 400,0 – 700,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm | 230,0 – 400,0 nm |
| Mittendicken-Toleranz | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Toleranz L | - 0,09 mm | - 0,11 mm | - 0,11 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,19 mm | - 0,22 mm | - 0,22 mm | - 0,22 mm | - 0,25 mm | - 0,11 mm | - 0,11 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,19 mm | - 0,22 mm | - 0,09 mm |
| Beschichtung | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-Beschichtung 380 nm–10 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm | RAL-UV-Beschichtung 220 nm–3 µm |
| Ebenheit (λ) | 1/4 | 1/2 | 1/10 | 1/2 | 1/2 | 1/10 | 1/4 | 1 | 1/10 | 2 | 4 | 1/2 | 1/10 | 1/2 | 1/2 | 1/10 | 1/4 | 1 | 1/4 |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Beschichtungsspezifikation | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 400–700 nm | Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Runpol >85% bei 230–400 nm Runpol >88% bei 300 nm |
Standard-Aluminiumspiegel für die Spektralbereiche VIS bis IR bis zu 10 µm oder UV bis 3 µm
Hohe Reflektion über einen breiten Spektral- und Einfallswinkelbereich
Der Schutz durch eine SiO2-Beschichtung (RAL) oder MgF2 für den UV-Bereich (RAL UV) verhindert Oberflächenverschleiß, verlängert die Lebensdauer des Spiegels und reduziert den Wartungsaufwand
Werkstoffe mit geringer Ausdehnung minimieren thermische Verformungen und gewährleisten auch bei Temperaturschwankungen optische Präzisionsleistung
RAL-UV: Garantierte Reflektion > 85% im Bereich 230 nm ≤ λ ≤ 400 nm, > 88 % bei λ0 = 300 nm bei einem Einfallswinkel (AOI) von 45°, unpolarisiert
RAL-UV: Zerstörschwelle H∞ > 200 mJ/cm2 bei 193 nm mit 30-ns-Laserpulsen (s-on-1) bei 10 Hz
RAL-VIS: Garantierte Reflexion > 85% im Bereich 400 nm ≤ λ ≤ 700 nm bei einem Einfallswinkel (AOI) von 45°, unpolarisiert
RAL-VIS: Zerstörschwelle H∞ > 1,5 J / cm2 bei 1064 nm mit 11-ns-Laserpulsen (s-on-1) bei 10 Hz
Spiegel-Sonderanfertigungen mit anderen Substraten oder Beschichtungen sind bei größeren Stückzahlen auf Anfrage erhältlich
