Rechteckige silberne Planspiegel, Laserqualität
Die für den Lasereinsatz zugelassenen rechteckigen LINOS® silbernen Planspiegel bieten außergewöhnliche Reflektivität und Präzision für anspruchsvolle optische Anwendungen. Dank ihrer silbernen Beschichtung auf der Vorderseite (RAGV) liefern diese Spiegel über den Wellenlängenbereich von 500 nm bis 12 µm ein Höchstmaß an Reflexionsvermögen ohne Absorptionsbanden und gewährleisten so eine gleichbleibende optische Leistung. Sie wurden für Lasersysteme entwickelt, eignen sich sogar für Kurzpulsanwendungen (fs) und weisen über einen weiten Bereich von Einfallswinkeln ein gleichmäßiges Reflexionsvermögen auf. Die Spiegel werden aus Substraten mit geringer Ausdehnung hergestellt, um eine hervorragende thermische Stabilität zu gewährleisten, Verzerrungen zu minimieren und die Oberflächenebenheit unter wechselnden Umgebungsbedingungen zu erhalten. Eine doppelte dielektrische Schutzschicht verbessert die Haltbarkeit und die Beständigkeit gegenüber Umwelteinflüssen und verlängert die Lebensdauer.
Diese ungefassten rechteckigen Planspiegel vereinen Präzision, Zuverlässigkeit und Vielseitigkeit und eignen sich daher ideal für Spektroskopie, Laserforschung, Industrieoptik und moderne Laboraufbauten, die leistungsstarke, stabil reflektierende Komponenten erfordern.
| Produkt | Planspiegel RAGV; bxL=10x15; d=2; L/10 | Planspiegel RAGV; bxL=20x30; d=4; L/10 | Planspiegel RAGV; bxL=60x85; d=8; L/10 |
| Form | Rechteckig | Rechteckig | Rechteckig |
| Optikgröße | 10.0 - 15.0 mm | 20.0 - 30.0 mm | 60.0 - 85.0 mm |
| Dicke des optischen Zentrums | 2,0 mm | 4,0 mm | 8,0 mm |
| Wellenlängenbereich | 500,0 – 12000,0 nm | 500,0 – 12000,0 nm | 500,0 – 12000,0 nm |
| Mittendicken-Toleranz | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Toleranz L | - 0,11 mm | - 0,13 mm | - 0,22 mm |
| Ebenheit (λ) | 1/10 | 1/10 | 1/10 |
| Einfallswinkel (AOI) | 0–60 Grad | 0–60 Grad | 0–60 Grad |
| Beschichtungsspezifikation | Runpol >96% bei 500–12000 nm | Runpol >96% bei 500–12000 nm | Runpol >96% bei 500–12000 nm |
| Parallelität | 30,0 | 30,0 | 20,0 |
Rechteckige Frontspiegel in Laserqualität, geeignet für eine Vielzahl von optischen und photonischen Anwendungen
Substratmaterial mit geringer Ausdehnung gewährleistet hervorragende thermische und mechanische Stabilität
Sehr hohe Reflektanz von 500 bis 12 nm, geeignet für Anwendungen im sichtbaren bis infraroten Spektralbereich
Gleichmäßige Reflexion über das gesamte Spektrum ohne Absorptionsband
Hochleistung über einen weiten Einfallswinkel von 0 bis 60°°

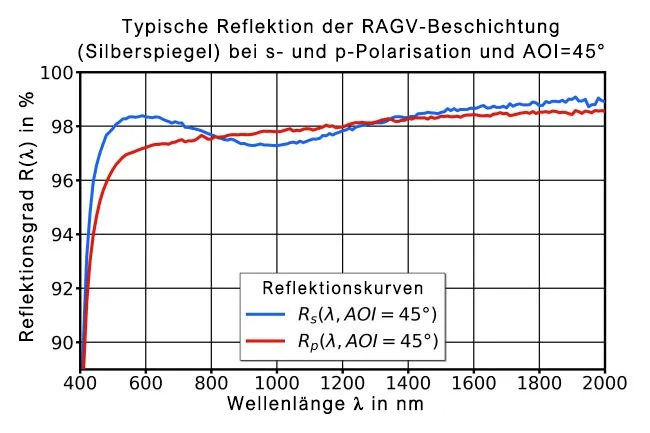

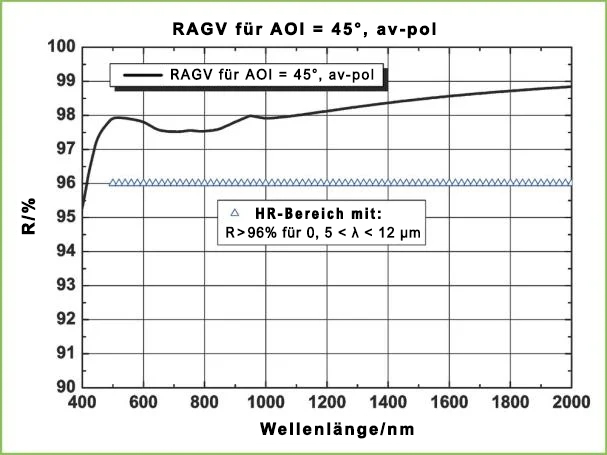

Silberbeschichtung der Vorderseite (RAGV) mit garantierter Reflexion (0° ≤ AOI ≤ 60°, unpolarisiert) > 96% im Bereich 500 nm ≤ λ ≤ 12 µm
Doppelte dielektrische Schutzschicht für verbesserte Beständigkeit und Umgebungsbeständigkeit
Geeignet für Kurzpuls-Laseranwendungen (fs) aufgrund geringer Absorption und Dispersion
Wird ungefasst geliefert, um eine flexible Systemintegration zu ermöglichen
