VIS-NIR-Strahlteilerplatten, rechteckig
Die rechteckigen LINOS® VIS-NIR-Strahlteilerplatten ermöglichen eine präzise Steuerung des Lichtwegs für Breitbandanwendungen im Bereich von 450–1000 nm. Jede Platte besteht aus hochwertigem N-BK7-Glas und ist mit einer Breitband-Antireflexbeschichtung auf der zweiten Oberfläche versehen, um Reflexionen zu reduzieren und die Transmission zu maximieren. Standardmodelle weisen bei einem Einfallswinkel von 45° ein ausgewogenes 50:50-Verhältnis von Reflexion und Transmission für unpolarisiertes Licht auf. Keilversionen sind ebenfalls verfügbar, um Etalon-Effekte zu verhindern.
Diese Platten eignen sich ideal für Spektroskopie, Bildgebung und Laseranwendungen und bieten eine zuverlässige, verlustarme Leistung sowie ein konsistentes optisches Verhalten. Für größere Mengen oder spezielle Anforderungen wie alternative Größen, Materialien oder Beschichtungen kontaktieren Sie uns bitte für eine kundenspezifische Lösung.
| Produkt | Strahlteilerplatten VIS-NIR; bxL=7x12; T=50 | Strahlteilerplatten VIS-NIR; bxL=15x20; T=50 | Strahlteilerplatten VIS-NIR; bxL=20x30; T=50 | Strahlteilerplatten VIS-NIR; bxL=30x50; T=50 | Strahlteilerplatten VIS-NIR; bxL=40x58; T=50 | Strahlteilerplatten VIS-NIR; bxL=50x70; T=50 | Strahlteilerplatten VIS-NIR; bxL=110x160; T=50 | Strahlteilerplatten VIS-NIR; bxL=85x85; T=50 |
| Gewicht (kg) | 4,0E-4 | 0,004 | 0,015 | 0,035 | 0,053 | 0,133 | 0,109 | |
| Form | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig |
| Optikgröße | 7.0 - 12.0 mm | 15.0 - 20.0 mm | 20.0 - 30.0 mm | 30.0 - 50.0 mm | 40.0 - 58.0 mm | 50.0 - 70.0 mm | 110.0 - 160.0 mm | 85,0 mm |
| Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Dicke des optischen Zentrums | 2,0 mm | 2,0 mm | 2,5 mm | 4,0 mm | 6,0 mm | 6,0 mm | 3,0 mm | 6,0 mm |
| Parallelität | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 1,0 | 10,0 | 1,0 |
| Freidurchmesser | Ø 10,0–5,0 mm | Ø 18,0 mm | Ø 28,0–18,0 mm | Ø 48,0 mm | Ø 56,0–38,0 mm | Ø 66,0 mm | Ø 155,0–105,0 mm | Ø 80,0 mm |
| Wellenlängenbereich | 450,0 – 1000,0 nm | 450,0 – 1000,0 nm | 450,0 – 1000,0 nm | 450,0 – 1000,0 nm | 450,0 – 1000,0 nm | 450,0 – 1000,0 nm | 450,0 – 1000,0 nm | 450,0 – 1000,0 nm |
| Mittendicken-Toleranz | ± 0,2 mm | ± 0,3 mm | ± 0,3 mm | ± 0,3 mm | ± 0,3 mm | ± 0,3 mm | ± 0,3 mm | ± 0,3 mm |
| Ebenheit der Rückseite (λ) | 1/5 | 1 | 1 | 1 | 1 | 2 | 25 | 2 |
| Transmission (%) (unpolarisiert) bei Nennwellenlänge | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 |
| Reflektivität | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 | 50,0 |
| Ebenheit (λ) | 1/10 | 1/2 | 1/2 | 1/2 | 1/2 | 1 | 25 | 1 |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Beschichtungsspezifikation | 1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
1x T:R=50:50±5% bei 450–1000 nm 1x AR-beschichtet |
| Toleranz b | -0,09 mm | -0,11 mm | -0,13 mm | -0,13 mm | -0,16 mm | -0,16 mm | -0,22 mm | -0,22 mm |
| Toleranz L | - 0,11 mm | - 0,13 mm | - 0,13 mm | - 0,16 mm | - 0,19 mm | - 0,19 mm | - 0,25 mm | - 0,22 mm |
Zum Aufteilen oder Kombinieren von Strahlen, entwickelt für 450 bis 1000 nm, für eine flexible Strahlführung und interferometrische Aufbauten
Ebenfalls verfügbar mit einem Keil, um Etalon-Effekte zu vermeiden
N-BK7-Glas, das eine hohe optische Qualität und zuverlässige Leistung gewährleistet
Breitband-Antireflexbeschichtung auf der zweiten Oberfläche (VIS-NIR, 450 bis 1000 nm), reduziert Reflexionsverluste und verbessert die Transmissionseffizienz

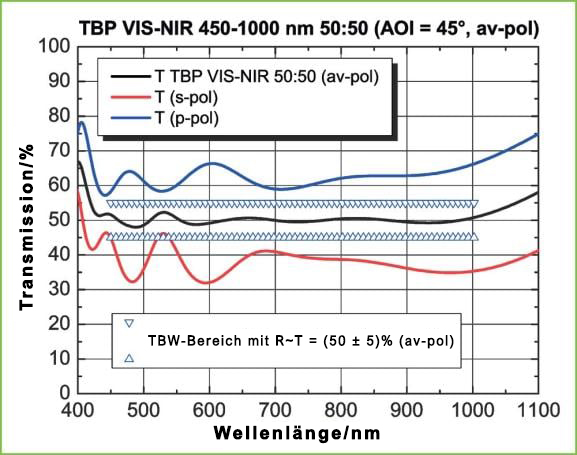

Reflexionsgrad = 50 ± 5% bei unpolarisiertem Licht, ermöglicht eine ausgewogene Strahlteilung
Transmission = 50 ± 5% bei unpolarisiertem Licht, sorgt für eine gleichmäßige Ausgangsleistung in beiden Strahlengängen
AOI = 45°, ermöglicht einfache Ausrichtung in optischen Standardkonfigurationen
Für größere Mengen sind kundenspezifische Optionen verfügbar. Bitte kontaktieren Sie uns für ein individuelles Angebot.
