Strahlteilerplatten mit unterschiedlichen Aufteilungsverhältnissen
LINOS®-Strahlteilerplatten mit verschiedenen Teilungsverhältnissen ermöglichen eine präzise Steuerung der Strahlverteilung in optischen Systemen im sichtbaren Wellenlängenbereich. Diese Platten sind für Einfallswinkel von 45 Grad optimiert und verfügen über TBP-Breitband-Strahlteilerbeschichtungen sowie eine Breitband-Antireflexbeschichtung auf der zweiten Oberfläche, um eine verlustarme und hocheffiziente Leistung zu erzielen. Sie werden aus hochwertigem N-BK7-Glas hergestellt und bieten einen großen Freidurchmesser sowie hohe mechanische Stabilität, wodurch sie sich für anspruchsvolle Labor- und Industrieumgebungen eignen.
Verschiedene Reflektions- und Transmissionsverhältnisse ermöglichen eine flexible Strahlteilung oder -kombination, während die Plattentoleranzen eine zuverlässige Integration gewährleisten. Standard-50:50-Platten werden im Abschnitt VIS-NIR näher beschrieben; auf Anfrage können für größere Mengen auch modifizierte Verhältnisse oder Wellenlängenbereiche bereitgestellt werden, um flexible, maßgeschneiderte Lösungen für anspruchsvolle, kundenspezifische optische Aufbauten zu bieten.

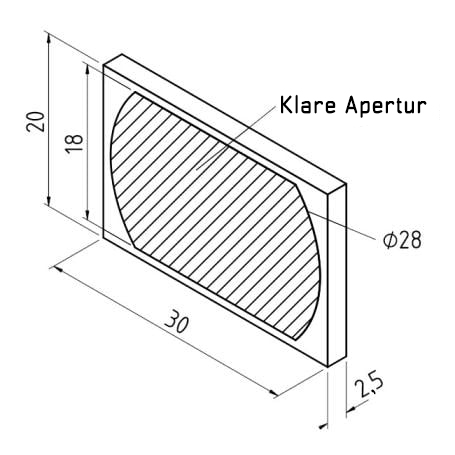

| Produkt | Strahlteilerplatte; N-BK7; BxL=20x30; T=90 | Strahlteilerplatte; N-BK7; BxL=20x30; T=80 | Strahlteilerplatte; N-BK7; BxL=20x30; T=70 | Strahlteilerplatte; N-BK7; BxL=20x30; T=60 | Strahlteilerplatte; N-BK7; BxL=20x30; T=40 | Strahlteilerplatte; N-BK7; BxL=20x30; T=30 |
| Gewicht (kg) | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 |
| Form | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig |
| Optikgröße | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm |
| Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Dicke des optischen Zentrums | 2,5 mm | 2,5 mm | 2,5 mm | 2,5 mm | 2,5 mm | 2,5 mm |
| Parallelität | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 |
| Freidurchmesser | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm |
| Wellenlängenbereich | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm |
| Ebenheit der Rückseite (λ) | 1 | 1 | 1 | 1 | 1 | 1 |

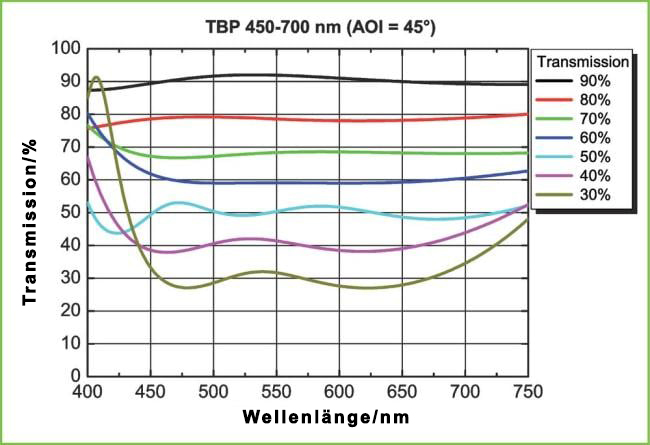

| Transmission (%) (unpolarisiert) bei Nennwellenlänge | 90,0 | 80,0 | 70,0 | 60,0 | 40,0 | 30,0 |
| Reflektivität | 10,0 | 20,0 | 30,0 | 40,0 | 60,0 | 70,0 |
| Ebenheit (λ) | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Beschichtungsspezifikation | 1x T:R=70:30±5% bei 450–700 nm 1 × R < 1% bei 450–700 nm |
Unterschiedliche Reflektions- und Transmissionsverhältnisse
Zum Aufteilen oder Kombinieren von Strahlen, entwickelt für 450 bis 700 nm, für flexible Strahlführung
N-BK7-Glas, das eine hohe optische Qualität und zuverlässige Leistung gewährleistet
TBP-Breitband-Strahlteilerbeschichtungen für den sichtbaren Wellenlängenbereich
AOI = 45°, ermöglicht einfache Ausrichtung in optischen Standardkonfigurationen
Breitband-Antireflexbeschichtung auf der zweiten Oberfläche, reduziert Reflexionsverluste und verbessert die Transmissionseffizienz
Toleranzen der Platte: Breite = -0,13 mm, Höhe = -0,13 mm, Dicke = ±0,3 mm, gewährleistet eine präzise Ausrichtung
Für größere Stückzahlen sind kundenspezifische Ausführungen mit angepasstem Aufteilungsverhältnis oder Wellenlängenbereich erhältlich. Kontaktieren Sie uns für ein individuelles Angebot.
| Produkt | Strahlteilerplatte; N-BK7; BxL=20x30; T=90 | Strahlteilerplatte; N-BK7; BxL=20x30; T=80 | Strahlteilerplatte; N-BK7; BxL=20x30; T=70 | Strahlteilerplatte; N-BK7; BxL=20x30; T=60 | Strahlteilerplatte; N-BK7; BxL=20x30; T=40 | Strahlteilerplatte; N-BK7; BxL=20x30; T=30 |
| Gewicht (kg) | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 |
| Form | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig | Rechteckig |
| Optikgröße | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm |
| Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Dicke des optischen Zentrums | 2,5 mm | 2,5 mm | 2,5 mm | 2,5 mm | 2,5 mm | 2,5 mm |
| Parallelität | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 |
| Freidurchmesser | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm | Ø 28,0–18,0 mm |
| Wellenlängenbereich | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm | 450,0 – 700,0 nm |
| Ebenheit der Rückseite (λ) | 1 | 1 | 1 | 1 | 1 | 1 |
| Transmission (%) (unpolarisiert) bei Nennwellenlänge | 90,0 | 80,0 | 70,0 | 60,0 | 40,0 | 30,0 |
| Reflektivität | 10,0 | 20,0 | 30,0 | 40,0 | 60,0 | 70,0 |
| Ebenheit (λ) | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Beschichtungsspezifikation | 1x T:R=70:30±5% bei 450–700 nm 1 × R < 1% bei 450–700 nm |
Unterschiedliche Reflektions- und Transmissionsverhältnisse
Zum Aufteilen oder Kombinieren von Strahlen, entwickelt für 450 bis 700 nm, für flexible Strahlführung
N-BK7-Glas, das eine hohe optische Qualität und zuverlässige Leistung gewährleistet
TBP-Breitband-Strahlteilerbeschichtungen für den sichtbaren Wellenlängenbereich
AOI = 45°, ermöglicht einfache Ausrichtung in optischen Standardkonfigurationen
Breitband-Antireflexbeschichtung auf der zweiten Oberfläche, reduziert Reflexionsverluste und verbessert die Transmissionseffizienz
Toleranzen der Platte: Breite = -0,13 mm, Höhe = -0,13 mm, Dicke = ±0,3 mm, gewährleistet eine präzise Ausrichtung
Für größere Stückzahlen sind kundenspezifische Ausführungen mit angepasstem Aufteilungsverhältnis oder Wellenlängenbereich erhältlich. Kontaktieren Sie uns für ein individuelles Angebot.
