UV-Strahlteilerplatten
LINOS® UV-Strahlteilerplatten ermöglichen eine hochpräzise Steuerung der Lichtwege in photonischen Ultraviolett-Systemen und sind im Bereich vom tiefen bis zum nahen Ultraviolett einsetzbar. Diese Platten sind in rechteckiger, runder und elliptischer Form erhältlich und bieten flexible Integrationsmöglichkeiten für vielfältige Versuchsaufbauten. Dank verschiedener Aufteilungsverhältnisse – darunter symmetrische und asymmetrische R:T-Optionen – ermöglichen sie eine individuelle Anpassung der Lichtverteilung. Damit werden die spezifischen Anforderungen der jeweiligen Anwendung erfüllt. Jede Platte ist für einen Einfallswinkel von 45° ausgelegt und verfügt über eine Antireflexbeschichtung auf der zweiten Oberfläche (ARB2 UV), um Verluste zu minimieren und die Transmissionseffizienz zu maximieren.
Diese UV-Strahlteilerplatten sind ideal für Lasersysteme, Spektroskopie und Bildgebungsanwendungen geeignet. Sie bieten eine zuverlässige Leistung, eine geringe optische Verzerrung sowie konsistente und reproduzierbare Ergebnisse. Damit sind sie eine unverzichtbare Komponente in modernen UV-Optiksystemen.
| Produkt | Strahlteilerplatten UV; D=12.7; T=80 | Strahlteilerplatten UV; D=22,4x31,5 oval; T=80 | Strahlteilerplatten UV; D=12.7; T=66 | Strahlteilerplatten UV; D=12.7; T=50 | Strahlteilerplatten UV; bxL=20x30; T=50 |
| Gewicht (kg) | 0,004 | 0,001 | 0,001 | 0,004 | |
| Form | Kreisförmig | Elliptisch | Kreisförmig | Kreisförmig | Rechteckig |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 12,7 mm | Ø 12,7 mm | 20.0 - 30.0 mm |
| Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Oberflächengüte | 3x0.1 | 3x0.16 | 3x0.1 | 3x0.1 | 3x0.25 |
| Dicke des optischen Zentrums | 2,0 mm | 3,5 mm | 2,0 mm | 2,0 mm | 2,5 mm |
| Wellenlängenbereich | 248,0 – 400,0 nm | 248,0 – 400,0 nm | 248,0 – 400,0 nm | 248,0 – 400,0 nm | 248,0 – 400,0 nm |
| Toleranz Ø | -0,06 mm | -0,1 mm | -0,06 mm | -0,06 mm | |
| Mittendicken-Toleranz | ± 0,1 mm | ± 0,2 mm | ± 0,1 mm | ± 0,1 mm | |
| Ebenheit der Rückseite (λ) | 1/2 | 1/2 | 1/2 | 1/2 | 1 |
| Transmission (%) (unpolarisiert) bei Nennwellenlänge | 80,0 | 80,0 | 66,0 | 50,0 | 50,0 |
| Reflektivität | 20,0 | 20,0 | 33,0 | 50,0 | 50,0 |
| Ebenheit (λ) | 1/4 | 1/2 | 1/4 | 1/4 | 1 |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Toleranz b | -0,13 mm | ||||
| Toleranz L | - 0,13 mm |
Zum Aufteilen oder Zusammenführen von Strahlen im Wellenlängenbereich von 248 bis 400 nm für eine flexible Strahlführung
Rechteckige, runde und elliptische Platten, die vielseitige Formate für verschiedene optische Aufbauten bieten
Quarzglas, das eine hervorragende Transmission, hohe optische Qualität und ausgezeichnete thermische Stabilität gewährleistet

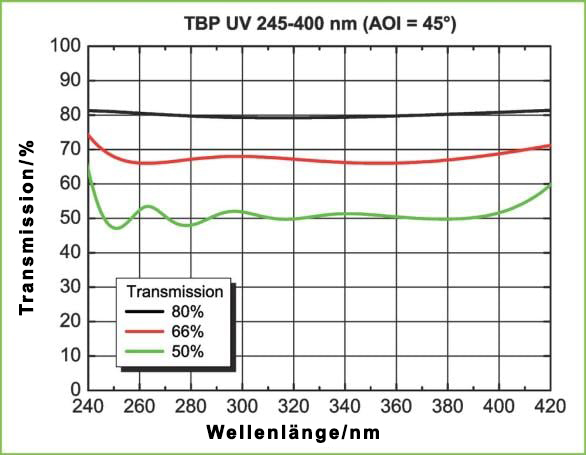

R:T-Verhältnisse 20:80 ±3%, 33:66 ±4%, 50:50 ±5%, was eine präzise und flexible Strahlteilung für verschiedene Anwendungen ermöglicht
AOI = 45°, ermöglicht einfache Ausrichtung in optischen Standardkonfigurationen

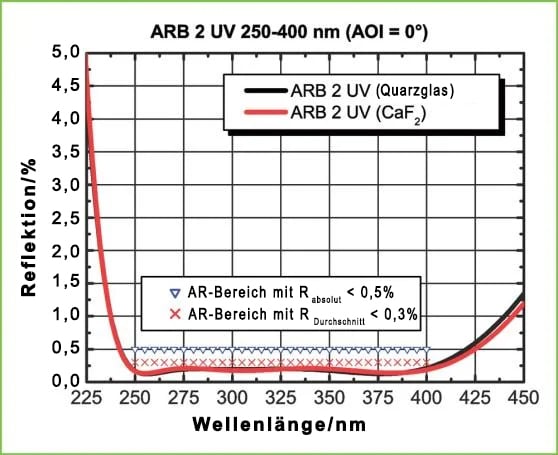

AR-Beschichtung auf der zweiten Oberfläche (ARB2 UV, 250–400 nm), wodurch Reflexionsverluste reduziert und die Transmissionseffizienz verbessert werden
Für größere Mengen sind kundenspezifische Optionen verfügbar. Bitte kontaktieren Sie uns für ein individuelles Angebot.
