Dielektrisch beschichtete Planspiegel DLHS NIR 1064 nm
Die dielektrisch beschichteten Planspiegel LINOS® DLHS NIR 1064 nm sind für Hochleistungs- und Hochenergielaseranwendungen konzipiert. Sie zeichnen sich durch außergewöhnliche Zuverlässigkeit und optische Abbildungsleistung aus. Ihre fortschrittliche dielektrische NIR-Beschichtung ist widerstandsfähig gegen laserbedingte Beschädigungen und gewährleistet einen Reflexionsgrad von über 99,8%. Diese Spiegel sind für einen Einfallswinkel von 45° konzipiert und gewährleisten eine präzise Strahlablenkung um 90°. Sie dienen zudem als Kurzpass- oder dichroitische Elemente in komplexen optischen Aufbauten.
Das Quarzglassubstrat zeichnet sich durch eine hervorragende thermische und mechanische Stabilität aus. Die hochglanzpolierte vordere Oberfläche mit einer RMS-Rauhigkeit von ≤ 1 nm minimiert Streuungen und gewährleistet eine gleichbleibende Strahlqualität. Diese Spiegel weisen sehr geringe Streuverluste auf und eignen sich daher ideal für die präzise Strahlsteuerung in hochleistungsfähigen Lasersystemen.
| Produkt | Laserspiegel DLHS1064; Quarzglas; D=12,7 | Laserspiegel DLHS1064; Quarzglas; D=22,4 × 31,5 elliptisch | Laserspiegel DLHS1064; Quarzglas; D=25 | Laserspiegel DLHS1064; Quarzglas; D=50 |
| Gewicht (kg) | 0,003 | 0,008 | 0,008 | 0,043 |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 25,0 mm | Ø 50,0 mm |
| Dicke des optischen Zentrums | 5,0 mm | 5,0 mm | 5,0 mm | 10,0 mm |
| Form | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig |
| Wellenlängenbereich | 1064,0 nm | 1064,0 nm | 1064,0 nm | 1064,0 nm |
| Beschichtungsspezifikation | 1x R>99,8% bei 1064 nm, T>80% bei 532 nm 1x unbeschichtet |
1x R>99,8% bei 1064 nm, T>80% bei 532 nm 1x unbeschichtet |
1x R>99,8% bei 1064 nm, T>80% bei 532 nm 1x unbeschichtet |
1x R>99,8% bei 1064 nm, T>80% bei 532 nm 1x unbeschichtet |
| Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Parallelität | 5,0 | 5,0 | 5,0 | 5,0 |
| Teilenummer | G340761000 | G340762000 | G340763000 | G340765000 |
Diese dielektrisch beschichteten UV-Hochleistungsspiegel wurden für Hochenergie-Laseranwendungen entwickelt. Sie bieten auch unter hohen Laserintensitäten eine stabile Leistung und minimieren so das Risiko von optischen Schäden oder Systemausfällen.
Strahllenkungsspiegel für einen Einfallswinkel von 45°, Strahlablenkung von 90°
Auch als dichroitischer Filter bzw. Langpassfilter geeignet, bietet vielseitige Funktionalität und ermöglicht eine flexible Integration in Mehrwellenlängen-Konfigurationen
Die polierte Rückseite minimiert Streureflexionen und Streuung und verbessert so die Strahlqualität und die Messgenauigkeit
Extrem geringe Streuverluste erhalten die Strahlintensität und Homogenität für Präzisionsanwendungen
Substrate aus Quarzglas gewährleisten eine hohe thermische Stabilität und minimale Verformung, selbst unter hoher Laserleistung
Frontfläche RMS ≤ 1 nm poliert minimiert Streuung und Wellenfrontverzerrung und bewahrt eine hohe Strahlqualität

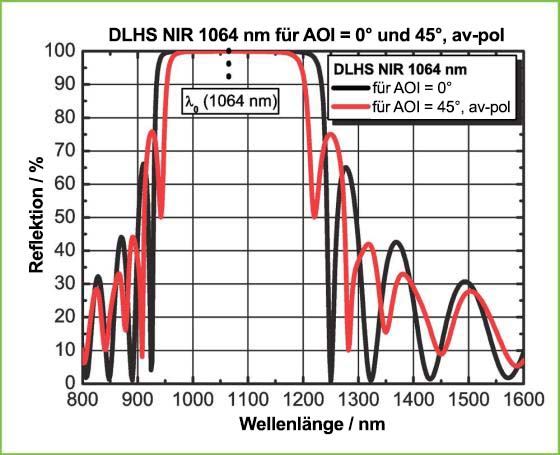

Garantierte Reflexion > 99,8% bei 1064 nm bei einem Einfallswinkel (AOI) von 45° (durchschnittliche Polarisation)
Eine Transmission von > 80% bei λ = 532 nm und 810 nm ermöglicht eine effiziente Transmission von sekundären Wellenlängen und unterstützt damit Anwendungen mit zwei Wellenlängen; eine Transmission von > 90% kann durch eine zusätzliche Antireflexbeschichtung (AR-Beschichtung) auf der Rückseite erreicht werden
Zerstörschwelle H∞ > 30 J/cm2 bei 1064 nm mit 11-ns-Laserpulsen (s-on-1) bei 10 Hz
Aufbauten-Beispiel für den dielektrisch beschichteten Planspiegel DLHS NIR 1064 nm
