Dielektrisch beschichtete Planspiegel DLHS 633 nm
LINOS® dielektrisch beschichtete Planspiegel DLHS 633 nm sind optische Präzisionskomponenten, die für Hochleistungs- und Hochenergielaseranwendungen entwickelt wurden. Mit ihrer dielektrischen Hochleistungsbeschichtung bieten diese Spiegel eine außergewöhnlich hohe Reflexion bei extrem geringen Streuverlusten und gewährleisten eine zuverlässige Leistung bei anspruchsvollen Strahlsteuerungs- und -ablenkungsaufgaben. Sie sind für einen Einfallswinkel von 45° optimiert, sorgen für eine präzise Strahlablenkung um 90° und können auch als dichroitische oder Langpassspiegel zur selektiven Wellenlängentrennung eingesetzt werden. Hergestellt auf Quarzglassubstraten mit einer hochglanzpolierten Vorderseite und einer polierten Rückseite behalten sie eine ausgezeichnete thermische und dimensionale Stabilität bei.
LINOS DLHS-Spiegel bieten einen Reflexionsgrad von über 99,8% bei 633 nm und bieten optische Präzision, Beständigkeit und langfristige Zuverlässigkeit. Sie eignen sich hervorragend für fortschrittliche Lasersysteme, wissenschaftliche Forschung und Hochleistungs-Industrieanwendungen.
| Produkt | Laserspiegel DLHS633; Quarzglas; D=12,7 | Laserspiegel DLHS633; Quarzglas; D=22,4 × 31,5 elliptisch | Laserspiegel DLHS633; Quarzglas; D=25 |
| Gewicht (kg) | 0,003 | 0,008 | 0,008 |
| Form | Kreisförmig | Kreisförmig | Kreisförmig |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 25,0 mm |
| Dicke des optischen Zentrums | 5,0 mm | 5,0 mm | 5,0 mm |
| Wellenlängenbereich | 633,0 nm | 633,0 nm | 633,0 nm |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad |
| Substrat | Quarzglas | Quarzglas | Quarzglas |
| Parallelität | 5,0 | 5,0 | 5,0 |
Diese dielektrisch beschichteten Hochleistungsspiegel wurden für Hochenergie-Laseranwendungen entwickelt. Sie bieten auch unter hohen Laserintensitäten eine stabile Leistung und minimieren so das Risiko von optischen Schäden oder Systemausfällen.
Strahllenkungsspiegel für einen Einfallswinkel von 45°, Strahlablenkung von 90°
Sie sind auch als dichroitische Filter bzw. Langpassfilter geeignet, bieten vielseitige Funktionalität und ermöglichen eine flexible Integration in Mehrwellenlängen-Konfigurationen
Die polierte Rückseite minimiert Streureflexionen und Streuung und verbessert so die Strahlqualität und die Messgenauigkeit
Extrem geringe Streuverluste erhalten die Strahlintensität und Homogenität für Präzisionsanwendungen
Quarzglassubstrat gewährleistet selbst unter hoher Laserleistung hohe thermische Stabilität und minimale Verformung
Polierte Vorderseite mit einem RMS-Wert von ≤ 1 nm minimiert Streuung und Wellenfrontverzerrung und gewährleistet eine hohe Strahlqualität

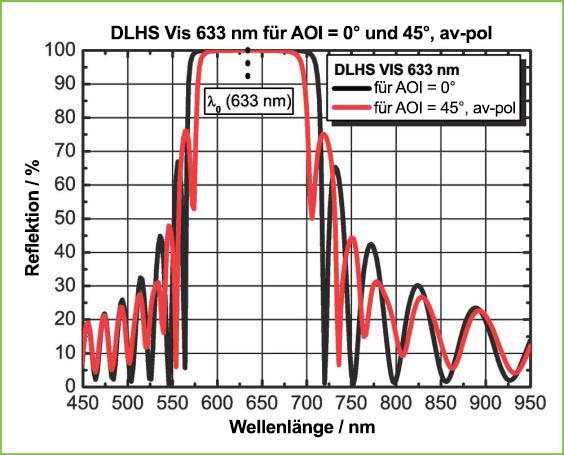

Garantierte Reflexion > 99,8% bei 633 nm für AOI = 45° (durchschnittliche Polarisation)
Transmission von > 80% für λ zwischen 850 nm und 1200 nm erlaubt effizienten Durchlass von Sekundärwellenlängen und unterstützt damit Anwendungen mit zwei Wellenlängen; Transmission von > 90% kann durch eine zusätzliche Antireflexbeschichtung (AR) auf der Rückseite erreicht werden
Zerstörschwelle H∞ > 10 J/cm2 bei 532 nm mit 15-ns-Laserpulsen (s-on-1) bei 10 Hz
| Produkt | Laserspiegel DLHS633; Quarzglas; D=12,7 | Laserspiegel DLHS633; Quarzglas; D=22,4 × 31,5 elliptisch | Laserspiegel DLHS633; Quarzglas; D=25 |
| Gewicht (kg) | 0,003 | 0,008 | 0,008 |
| Form | Kreisförmig | Kreisförmig | Kreisförmig |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 25,0 mm |
| Dicke des optischen Zentrums | 5,0 mm | 5,0 mm | 5,0 mm |
| Wellenlängenbereich | 633,0 nm | 633,0 nm | 633,0 nm |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad |
| Substrat | Quarzglas | Quarzglas | Quarzglas |
| Parallelität | 5,0 | 5,0 | 5,0 |
Diese dielektrisch beschichteten Hochleistungsspiegel wurden für Hochenergie-Laseranwendungen entwickelt. Sie bieten auch unter hohen Laserintensitäten eine stabile Leistung und minimieren so das Risiko von optischen Schäden oder Systemausfällen.
Strahllenkungsspiegel für einen Einfallswinkel von 45°, Strahlablenkung von 90°
Sie sind auch als dichroitische Filter bzw. Langpassfilter geeignet, bieten vielseitige Funktionalität und ermöglichen eine flexible Integration in Mehrwellenlängen-Konfigurationen
Die polierte Rückseite minimiert Streureflexionen und Streuung und verbessert so die Strahlqualität und die Messgenauigkeit
Extrem geringe Streuverluste erhalten die Strahlintensität und Homogenität für Präzisionsanwendungen
Quarzglassubstrat gewährleistet selbst unter hoher Laserleistung hohe thermische Stabilität und minimale Verformung
Polierte Vorderseite mit einem RMS-Wert von ≤ 1 nm minimiert Streuung und Wellenfrontverzerrung und gewährleistet eine hohe Strahlqualität
Garantierte Reflexion > 99,8% bei 633 nm für AOI = 45° (durchschnittliche Polarisation)
Transmission von > 80% für λ zwischen 850 nm und 1200 nm erlaubt effizienten Durchlass von Sekundärwellenlängen und unterstützt damit Anwendungen mit zwei Wellenlängen; Transmission von > 90% kann durch eine zusätzliche Antireflexbeschichtung (AR) auf der Rückseite erreicht werden
Zerstörschwelle H∞ > 10 J/cm2 bei 532 nm mit 15-ns-Laserpulsen (s-on-1) bei 10 Hz
