Dielektrisch beschichtete Planspiegel DLHS UV 266 nm
LINOS® dielektrisch beschichtete Planspiegel DLHS UV 266 nm sind optische Präzisionskomponenten, die speziell für Hochleistungs- und Hochenergielaseranwendungen entwickelt wurden. Diese Spiegel sind mit einer dielektrischen VUV-Hochleistungsbeschichtung versehen. Sie bieten eine außergewöhnlich hohe Reflexion bei äußerst geringen Streuverlusten. Dadurch ist eine zuverlässige Leistung bei kritischen Aufgaben zur Strahlsteuerung und -ablenkung gewährleistet. Sie sind für 45°-Einfallswinkel optimiert, liefern eine präzise 90°-Strahlablenkung und können auch als dichroitische oder Langpassspiegel zur selektiven Wellenlängentrennung eingesetzt werden. Sie werden auf Quarzglassubstraten mit hochglanzpolierten Vorder- und Rückseiten hergestellt und weisen eine hervorragende thermische und dimensionale Stabilität auf.
DLHS-Spiegel bieten bei 266 nm einen Reflexionsgrad von über 99% und zeichnen sich durch optische Präzision, Beständigkeit und langfristige Stabilität aus. Sie eignen sich hervorragend für fortschrittliche Lasersysteme, wissenschaftliche Forschung und anspruchsvolle Industrieanwendungen.
| Produkt | Laserspiegel DLHS266; Quarzglas; D=12,7 | Laserspiegel DLHS266; Quarzglas; D=22,4 × 31,5 elliptisch | Laserspiegel DLHS266; Quarzglas; D=25 |
| Gewicht (kg) | 0,003 | 0,008 | 0,008 |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 25,0 mm |
| Dicke des optischen Zentrums | 5,0 mm | 5,0 mm | 5,0 mm |
| Form | Kreisförmig | Kreisförmig | Kreisförmig |
| Wellenlängenbereich | 266,0 nm | 266,0 nm | 266,0 nm |
| Substrat | Quarzglas | Quarzglas | Quarzglas |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad |
| Teilenummer | G340721000 | G340722000 | G340724000 |
Diese dielektrisch beschichteten VUV-Hochleistungsspiegel wurden für Hochenergie-Laseranwendungen entwickelt. Sie bieten auch unter hohen Laserintensitäten eine stabile Leistung und minimieren so das Risiko von optischen Schäden oder Systemausfällen.
Auch als dichroitischer Filter bzw. Langpassfilter geeignet, bietet vielseitige Funktionalität und ermöglicht eine flexible Integration in Mehrwellenlängen-Konfigurationen
Strahllenkungsspiegel für einen Einfallswinkel von 45°, Strahlablenkung von 90°
Die polierte Rückseite (nur bei Quarzglas) minimiert Streureflexionen und Streuung und verbessert so Strahlqualität und Präzision
Extrem geringe Streuverluste erhalten die Strahlintensität und Homogenität für optische Hochpräzisionsanwendungen
Quarzglassubstrat bietet eine hervorragende thermische und mechanische Stabilität und verringert Verformungen unter wechselnden Bedingungen
Frontfläche RMS ≤ 1 nm poliert minimiert Streuung und Wellenfrontverzerrung und bewahrt eine hohe Strahlqualität

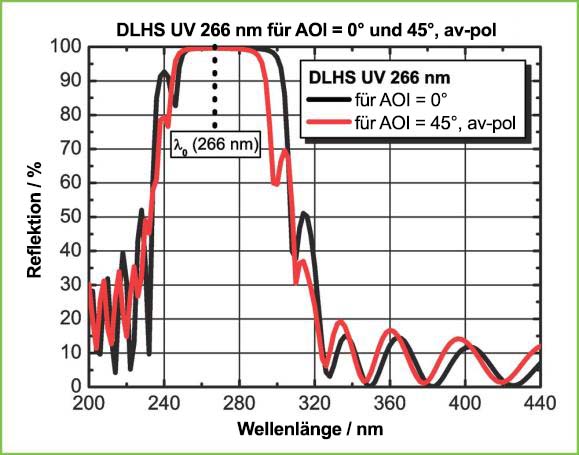

Garantierte Reflexion > 99% bei 266 nm für einen Einfallswinkel (AOI) von 45° (durchschnittliche Polarisation)
Eine Transmission von >80% bei λ = 532, 810 und 1064 nm lässt sich durch eine zusätzliche Antireflexbeschichtung (AR) auf der Rückseite erzielen
Zerstörschwelle H∞ > 5 J/cm2 bei 308 nm mit 15-ns-Laserpulsen (s-on-1) bei 10 Hz
| Produkt | Laserspiegel DLHS266; Quarzglas; D=12,7 | Laserspiegel DLHS266; Quarzglas; D=22,4 × 31,5 elliptisch | Laserspiegel DLHS266; Quarzglas; D=25 |
| Gewicht (kg) | 0,003 | 0,008 | 0,008 |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 25,0 mm |
| Dicke des optischen Zentrums | 5,0 mm | 5,0 mm | 5,0 mm |
| Form | Kreisförmig | Kreisförmig | Kreisförmig |
| Wellenlängenbereich | 266,0 nm | 266,0 nm | 266,0 nm |
| Substrat | Quarzglas | Quarzglas | Quarzglas |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad |
| Teilenummer | G340721000 | G340722000 | G340724000 |
Diese dielektrisch beschichteten VUV-Hochleistungsspiegel wurden für Hochenergie-Laseranwendungen entwickelt. Sie bieten auch unter hohen Laserintensitäten eine stabile Leistung und minimieren so das Risiko von optischen Schäden oder Systemausfällen.
Auch als dichroitischer Filter bzw. Langpassfilter geeignet, bietet vielseitige Funktionalität und ermöglicht eine flexible Integration in Mehrwellenlängen-Konfigurationen
Strahllenkungsspiegel für einen Einfallswinkel von 45°, Strahlablenkung von 90°
Die polierte Rückseite (nur bei Quarzglas) minimiert Streureflexionen und Streuung und verbessert so Strahlqualität und Präzision
Extrem geringe Streuverluste erhalten die Strahlintensität und Homogenität für optische Hochpräzisionsanwendungen
Quarzglassubstrat bietet eine hervorragende thermische und mechanische Stabilität und verringert Verformungen unter wechselnden Bedingungen
Frontfläche RMS ≤ 1 nm poliert minimiert Streuung und Wellenfrontverzerrung und bewahrt eine hohe Strahlqualität
Garantierte Reflexion > 99% bei 266 nm für einen Einfallswinkel (AOI) von 45° (durchschnittliche Polarisation)
Eine Transmission von >80% bei λ = 532, 810 und 1064 nm lässt sich durch eine zusätzliche Antireflexbeschichtung (AR) auf der Rückseite erzielen
Zerstörschwelle H∞ > 5 J/cm2 bei 308 nm mit 15-ns-Laserpulsen (s-on-1) bei 10 Hz
