TPiM 1T 0136 L5.5 Thermopile-Modul von Excelitas
TEIL/ TPiM 1T 0136 L5.5

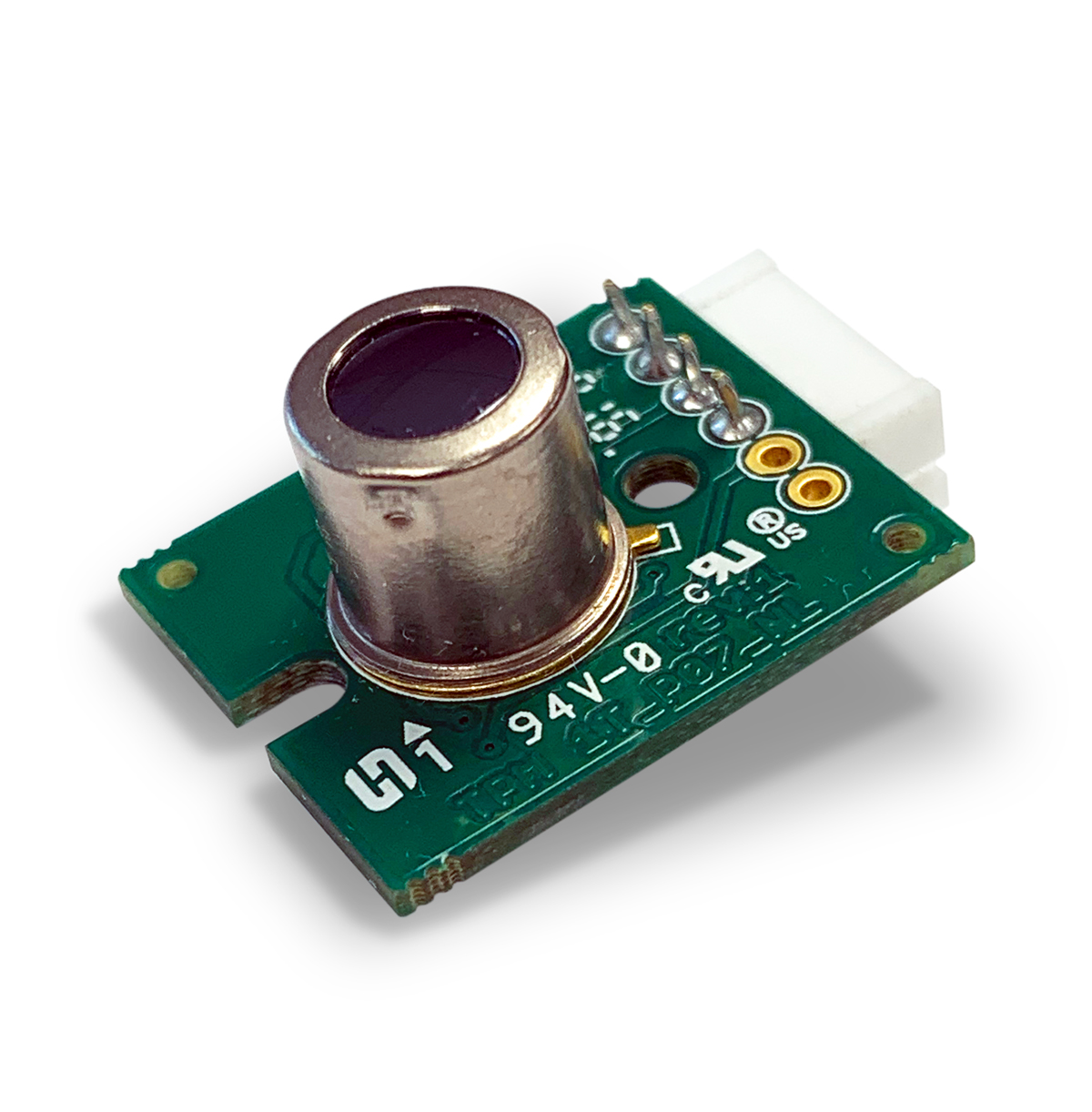

TPiM 1T 0136 L5.5 kalibriertes Thermopile-Modul mit Sammellinse.

Das TPMI Sensormodul von Excelitas ist für eine einfache Plug-and-Play-Integration mit dem TPMI Thermopile-Sensor auf einer Leiterplatte mit Steckverbinder ausgestattet. Der Sensor enthält einen Thermopilechip, sowie einen elektronischen Schaltkreis zur Umgebungstemperaturkompensation und Berechnung eines temperaturbezogenen Ausgangssignals.



Diese Produktreihe nutzt das bewährte Konzept von TPMI® im TO-5-Gehäuse mit integrierter Linse. Sie erfassen die von Objekten ausgehende Wärmestrahlung und wandeln diese in eine analoge Spannung um. Die Module sind ab Werk kalibriert und mit einem Standard Steckverbinder ausgestattet.

Die interne Signalverarbeitung mit 8-Bit-Auflösung der Steuerregister und die E2PROM-Technologie ermöglichen eine anwendungsspezifische Kalibrierung der Module.

Zwei Kalibrierungsbereiche sind als Standardoptionen erhältlich:

  • TPiM 1T 0136 L5.5 OAA250 P7 im Temperaturmessbereich bis zu 250 °C
  • TPiM 1T 0136 L5.5 OAA060 P7 im Temperaturmessbereich bis zu 60 °C

Eigenschaften

  • Interne Signalverarbeitung
  • Werkskalibrierung
  • Integrierte Linsenoptik
  • Umgebungstemperaturkompensation
  • Isothermisches Gehäuse

Anwendungen

  • Allgemeine Temperaturerfassung



  • Betriebsspannung: 4,5–5,5 V/1,5 mA
  • Objekttemperaturbereich (OAA250): -20 °C bis 250 °C
  • Objekttemperaturbereich (OAA060): -20 °C bis 60 °C
  • Reaktionszeit: 100 ms
  • Gehäuse mit optischem Filter: TO-5
  • Erfassungsbereich: 4,5°
  • Betriebsspannung: 4,5–5,5 V/1,5 mA
  • Objekttemperaturbereich (OAA250): -20 °C bis 250 °C
  • Objekttemperaturbereich (OAA060): -20 °C bis 60 °C
  • Reaktionszeit: 100 ms
  • Gehäuse mit optischem Filter: TO-5
  • Erfassungsbereich: 4,5°
