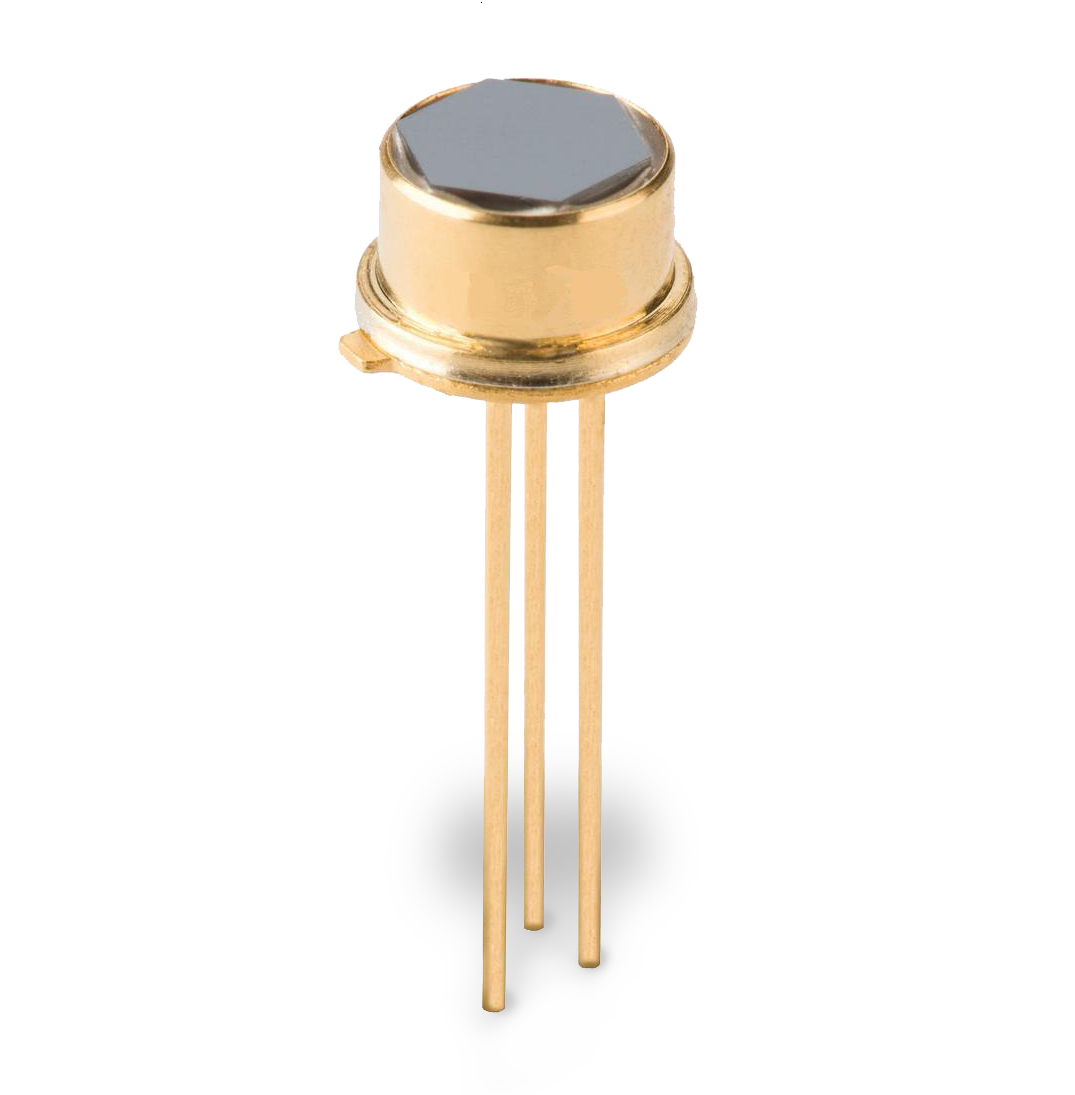

Excelitas TPiS 1T 1252B DigiPile Sensor
Excelitas Thermopile TPiS 1T 1252B Field of View
TEIL/ TPiS 1T 1252B

TPiS 1T 1252B DigiPile-Sensor

Der TPiS 1T 1252B DigiPile-Sensor von Excelitas verfügt über einen Thermopile-Sensorchip, dessen Ausgangssignal mit einem integrierten ADC digitalisiert wird. Dieser Sensor ist in einem speziellen TO-46-Gehäuse untergebracht, das dank seines patentierten ISO-thermischen-Designs eine deutlich verbesserte Temperaturschock-Unterdrückung erlaubt.

Der TPiS 1T 1252B DigiPile™ führt unsere bahnbrechende Innovation und Digitalisierung weiter und verfügt über einen Thermopile mit digitalem 17-Bit-Ausgang. Dieser DigiPile-Detektor wird mit unserer patentierten ISO-thermischen Gehäuse angeboten. Auf das Thermopile-Signal folgt innerhalb des Datenstroms ein weiteres Signal, das von einer internen Temperatur-Referenzdiode bereitgestellt wird. Das digitale Ausgangssignal sorgt für eine geringe Störung durch elektrische Einflüsse und ermöglicht eine optimale Leistung in zahlreichen Anwendungen.

Eigenschaften

  • Sensor mit digitalem Ausgangssignal
  • 17 Bit Tobj-Ausgang durch Ein-Draht Interface
  • 14 Bit Tamb-Ausgang durch Ein-Draht Interface
  • Geringe Betriebsspannung von bis zu 2,4 V
  • Geringe Stromaufnahme
  • Isothermisches Sensorgehäuse

Typische Anwendungen

  • Ohrenthermometrie
  • Allgemeine Thermometrie
ProductPhoto_IR_TPiS 1T 1252B_FOV



TPiS 1T 1252 DigiPile



  • Betriebsspannung: 2,4–3,6 V
  • Empfindlichkeit S100: 370 Counts/K
  • Rauschen: 8 Counts/K
  • Zeitkonstante: 45 ms
  • Gehäuse mit optischem Fenster: Typ TO-46
  • Erfassungsbereich: 84°°





TPiS 1T 1252 DigiPile



  • Betriebsspannung: 2,4–3,6 V
  • Empfindlichkeit S100: 370 Counts/K
  • Rauschen: 8 Counts/K
  • Zeitkonstante: 45 ms
  • Gehäuse mit optischem Fenster: Typ TO-46
  • Erfassungsbereich: 84°°
