Gefasste plankonkave Quarzglaslinsen, ARB2-VIS
Excelitas bietet eine umfangreiche Auswahl an LINOS®-Quarzglaslinsen, die für den sichtbaren Wellenlängenbereich (VIS) optimiert sind. Diese Linsen sind in vielen verschiedenen Brennweiten und Durchmessern erhältlich. Sie wurden entwickelt, um Ihnen die Auswahl der idealen Komponenten für hochleistungsfähige optische Anwendungen zu erleichtern. Bei der Herstellung kommen ausschließlich hochwertige Materialien bewährter Hersteller zum Einsatz. Es werden strengste Toleranzen eingehalten, um eine außergewöhnliche Qualität zu gewährleisten. Standardlinsen verfügen über beidseitige Vis-Antireflexbeschichtungen. Diese verbessern die Transmission und reduzieren Oberflächenreflexionen. Zusätzlich zur gefassten Version mit einer hochwertigen, schwarz eloxierten und gravierten Aluminiumhalterung ist jede Linse auch ohne Fassung erhältlich, um eine bequeme individuell angepasste Integration zu ermöglichen.
Unsere gefassten Plankonkav-Linsen aus hochwertigem Quarzglas lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren. Diese Linsen bieten eine präzise optische Abbildungsleistung und sind somit ideal für Anwendungen, bei denen eine kontrollierte Strahldivergenz erforderlich ist. Die engen Brennweitentoleranzen unserer Plankonkavlinsen gewährleisten eine einheitliche Systemintegration sowie ein zuverlässiges optisches Verhalten.
Die ARB2 VIS-Breitband-Antireflexbeschichtung bietet eine hohe Transmission im Bereich von 450 bis 700 nm und eine hervorragende Beständigkeit gegen Laserschäden. Quarzglas übertrifft herkömmliche optische Gläser im sichtbaren Spektrum und bietet eine hervorragende Transmission im UV-Bereich.
ZEMAX-Dateien werden zur Optimierung des optischen Designs und der Simulation bereitgestellt. Wenn Sie eine kundenspezifische UV-Beschichtung, individuelle Spezifikationen oder die Produktion größerer Stückzahlen wünschen, kontaktieren Sie uns bitte. Wir erstellen Ihnen gerne ein auf Ihre spezifischen technischen Anforderungen zugeschnittenes Angebot.
Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = hintere Brennweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Hauptscheitelpunkt (h=dm–dr–h'), F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%

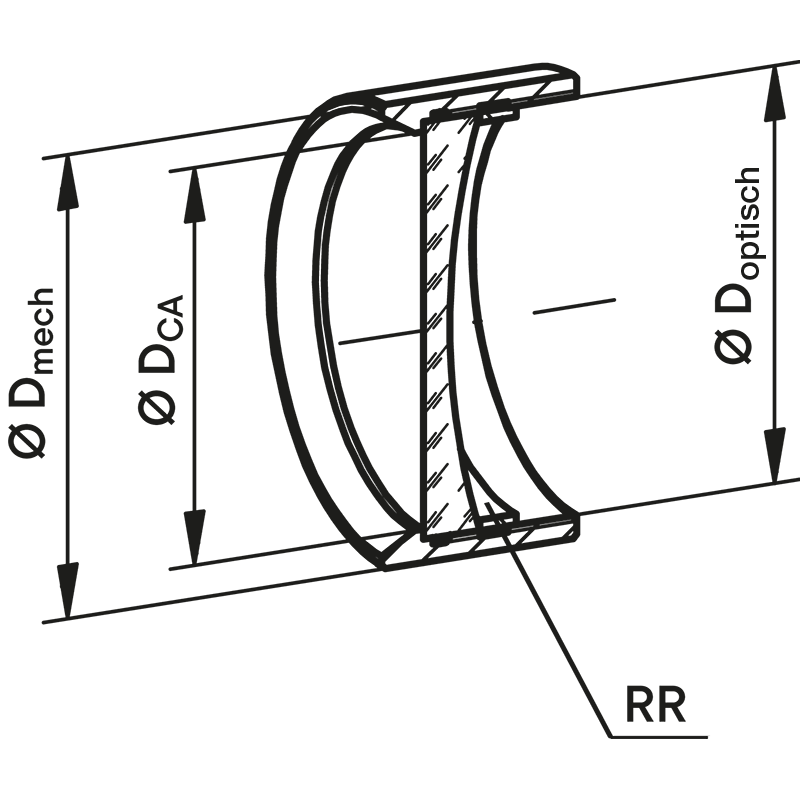

Hinweis: Dmech: Außenhalterung, DCA: Freidurchmesser, Doptisch: optische Größe, RR: Sicherungsring
Spezifikationen der Breitband-Antireflexbeschichtung ARB2 UV (nur individuell angepasst)
Spezifikationen der Breitband-Antireflexbeschichtung ARB2 VIS
| Produkt | Plankonkav-Linse; Quarzglas; D=25.4; F=-700; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=6; F=-10; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=10; F=-16; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=12.7; F=-20; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-50; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-100; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-40; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-150; gefasst [ARB2-VIS] |
| Form | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig |
| Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst |
| Mount | microbench | Nanobank | Nanobank | Nanobank | microbench | microbench | microbench | microbench |
| Brenn- weite |
-700,0 mm | -10,0 mm | -16,0 mm | -20,0 mm | -50,0 mm | -100,0 mm | -40,0 mm | -150,0 mm |
| Optisches Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Beschichtung | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS |
| Optikgröße | Ø 25,4 mm | Ø 6,0 mm | Ø 10,0 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm |
| Dicke des optischen Zentrums | 5,8 mm | 1,0 mm | 1,0 mm | 4,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Länge | 12,0 mm | 8,0 mm | 8,0 mm | 8,0 mm | 10,0 mm | 10,0 mm | 10,0 mm | 10,0 mm |
| Krümmungsradius 1 | -349,74 mm | -5,012 mm | -8,175 mm | -10,0 mm | -25,483 mm | -50,481 mm | -20,097 mm | -75,531 mm |
| Krümmungsradius 2 | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm |
| Toleranzdicke | ± 0,2 mm | ± 0,1 mm | ± 0,15 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Optische Kantendicke | 6,0 mm | 2,0 mm | 2,7 mm | 6,0 mm | 4,1 mm | 2,8 mm | 4,9 mm | 2,3 mm |
| Optische Zentriergenauigkeit (min, sec) | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' |
| Toleranz der Abmessungen der Optik | - 0,13 mm | - 0,09 mm | - 0,09 mm | - 0,11 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm |
| f' bei X nm | -687,72 mm -699,92 mm -720,17 mm -734,64 mm -760,16 mm -778,06 mm |
-9,85 mm -10,03 mm -10,32 mm -10,53 mm -10,89 mm -11,15 mm |
-16,08 mm -16,36 mm -16,83 mm -17,17 mm -17,77 mm -18,19 mm |
-19,66 mm -20,01 mm -20,59 mm -21,01 mm -21,74 mm -22,25 mm |
-50,11 mm -51,0 mm -52,47 mm -53,53 mm -55,39 mm -56,69 mm |
-99,27 mm -101,02 mm -103,95 mm -106,04 mm -109,72 mm -112,3 mm |
-39,52 mm -40,22 mm -41,38 mm -42,21 mm -43,68 mm -44,71 mm |
-148,52 mm -151,16 mm -155,53 mm -158,66 mm -164,2 mm -168,03 mm |
| s bei X nm | 9,36 mm | 15,28 mm | 19,66 mm | 47,62 mm | 94,33 mm | 37,55 mm | 141,14 mm | |
| Außendurchmesser der Halterung | 30,0 mm | 16,0 mm | 16,0 mm | 16,0 mm | 25,0 mm | 25,0 mm | 25,0 mm | 25,0 mm |
| s' bei X nm | -10,52 mm | -16,74 mm | -22,32 mm | -51,1 mm | -100,26 mm | -40,51 mm | -149,51 mm |
Hergestellt aus Quarzglas für UV- und Hochleistungsanwendungen, mit hoher Zerstörschwelle, geringer Dispersion und hervorragender UV-Transmission.
Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage
Standard-Vis-Beschichtung: ARB2 Vis (450–700 nm) oder auf Anfrage auch eine kundenspezifische ARB2-UV-Beschichtung (250–400 nm) erhältlich
Gefasste Linsen lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren
Halterung aus schwarz eloxiertem Aluminium mit Lasergravur
ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation
| Produkt | Plankonkav-Linse; Quarzglas; D=25.4; F=-700; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=6; F=-10; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=10; F=-16; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=12.7; F=-20; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-50; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-100; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-40; gefasst [ARB2-VIS] | Plankonkav-Linse; Quarzglas; D=22.4; F=-150; gefasst [ARB2-VIS] |
| Form | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig |
| Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst |
| Mount | microbench | Nanobank | Nanobank | Nanobank | microbench | microbench | microbench | microbench |
| Brenn- weite |
-700,0 mm | -10,0 mm | -16,0 mm | -20,0 mm | -50,0 mm | -100,0 mm | -40,0 mm | -150,0 mm |
| Optisches Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Beschichtung | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS |
| Optikgröße | Ø 25,4 mm | Ø 6,0 mm | Ø 10,0 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm |
| Dicke des optischen Zentrums | 5,8 mm | 1,0 mm | 1,0 mm | 4,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Länge | 12,0 mm | 8,0 mm | 8,0 mm | 8,0 mm | 10,0 mm | 10,0 mm | 10,0 mm | 10,0 mm |
| Krümmungsradius 1 | -349,74 mm | -5,012 mm | -8,175 mm | -10,0 mm | -25,483 mm | -50,481 mm | -20,097 mm | -75,531 mm |
| Krümmungsradius 2 | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm |
| Toleranzdicke | ± 0,2 mm | ± 0,1 mm | ± 0,15 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Optische Kantendicke | 6,0 mm | 2,0 mm | 2,7 mm | 6,0 mm | 4,1 mm | 2,8 mm | 4,9 mm | 2,3 mm |
| Optische Zentriergenauigkeit (min, sec) | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' |
| Toleranz der Abmessungen der Optik | - 0,13 mm | - 0,09 mm | - 0,09 mm | - 0,11 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm |
| f' bei X nm | -687,72 mm -699,92 mm -720,17 mm -734,64 mm -760,16 mm -778,06 mm |
-9,85 mm -10,03 mm -10,32 mm -10,53 mm -10,89 mm -11,15 mm |
-16,08 mm -16,36 mm -16,83 mm -17,17 mm -17,77 mm -18,19 mm |
-19,66 mm -20,01 mm -20,59 mm -21,01 mm -21,74 mm -22,25 mm |
-50,11 mm -51,0 mm -52,47 mm -53,53 mm -55,39 mm -56,69 mm |
-99,27 mm -101,02 mm -103,95 mm -106,04 mm -109,72 mm -112,3 mm |
-39,52 mm -40,22 mm -41,38 mm -42,21 mm -43,68 mm -44,71 mm |
-148,52 mm -151,16 mm -155,53 mm -158,66 mm -164,2 mm -168,03 mm |
| s bei X nm | 9,36 mm | 15,28 mm | 19,66 mm | 47,62 mm | 94,33 mm | 37,55 mm | 141,14 mm | |
| Außendurchmesser der Halterung | 30,0 mm | 16,0 mm | 16,0 mm | 16,0 mm | 25,0 mm | 25,0 mm | 25,0 mm | 25,0 mm |
| s' bei X nm | -10,52 mm | -16,74 mm | -22,32 mm | -51,1 mm | -100,26 mm | -40,51 mm | -149,51 mm |
Hergestellt aus Quarzglas für UV- und Hochleistungsanwendungen, mit hoher Zerstörschwelle, geringer Dispersion und hervorragender UV-Transmission.
Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage
Standard-Vis-Beschichtung: ARB2 Vis (450–700 nm) oder auf Anfrage auch eine kundenspezifische ARB2-UV-Beschichtung (250–400 nm) erhältlich
Gefasste Linsen lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren
Halterung aus schwarz eloxiertem Aluminium mit Lasergravur
ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation
