Optem Objektive mit großem Arbeitsabstand

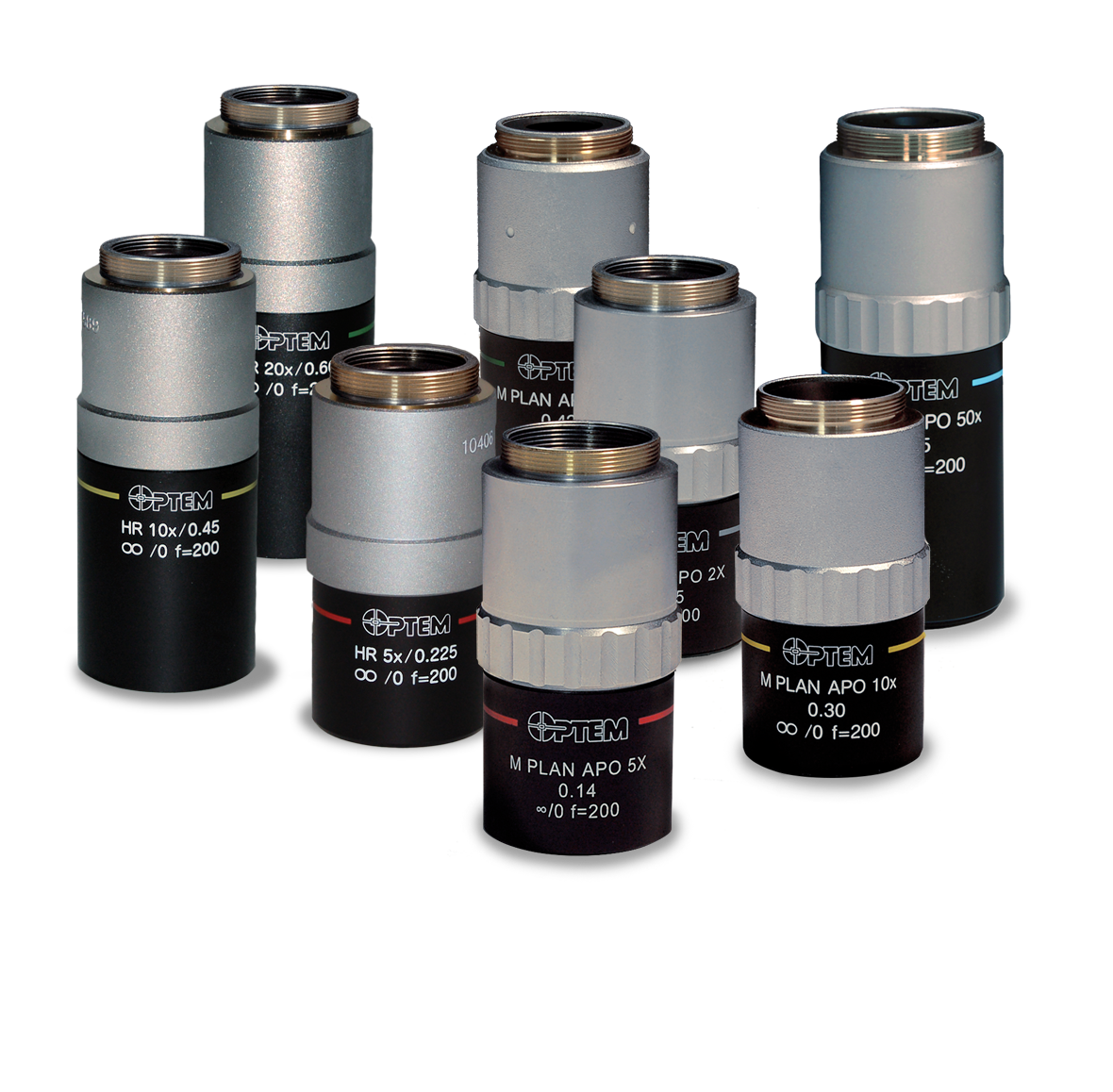

Optem® Objektive mit großem Arbeitsabstand (LWD) sind die perfekte Lösung für Anwendungen in Machine Vision und der industriellen Inspektion, bei denen eine höhere Vergrößerung, eine höhere Auflösung und eine höhere chromatische Abbildungsleistung erforderlich sind, ohne den Arbeitsbereich zu beeinträchtigen.
Die auf unendlich korrigierten Optem M Plan APO-Objektive sind mit den Vergrößerungen 2X, 5X, 10X, 20X und 50X verfügbar. Diese Objektive bieten eine Flachfeld-Bildgebung, die sowohl für Zoom als auch für feste Vergrößerung geeignet ist. Sie sind apochromatisch korrigiert und speziell für die Hellfeld-Beleuchtung ausgelegt.
Optem M Plan APO-Weitwinkelobjektive wurden entwickelt, um eine gleichmäßige Bildqualität über ein großes Sichtfeld zu liefern und größere 30 mm-Bildsensoren zu unterstützen. Optem LWD HR-Objektive sind in den Vergrößerungen 5X, 10X und 20X erhältlich und wurden entwickelt, um die NA für hochauflösende kritische Inspektionsanwendungen zu maximieren.
Optem M PLAN APO Objektive
| Artikel-Nr. | Beschreibung | Maßstabs- | Numerische Apertur | Arbeitsabstand (mm) | EFL (mm) | Auflösung (um) | DOF (um) | Max. Sichtfeld (mm) | Gewinde | Gewicht (g) |
| 28-21-02-001 | 2X M PLAN APO | 2X | 0,055 | 34 | 100 | 6,1 | 181,8 | ⌀12,00 | M26 x 36T | 233 |
| 28-21-05-001 | 5X M PLAN APO | 5X | 0,14 | 41 | 40 | 2,4 | 28,1 | ⌀4,80 | M26 x 36T | 220 |
| 28-21-10-001 | 10X Weitwinkel M PLAN APO | 10X | 0,28 | 34 | 20 | 1,2 | 7 | ⌀3,0 | M26 x 36T | 172 |
| 28-21-11-001 | 20X M PLAN APO | 20X | 0,42 | 20 | 10 | 0,8 | 3,1 | ⌀1,20 | M26 x 36T | 284 |
| 28-21-50-001 | 50X M PLAN APO | 50X | 0,55 | 13 | 4 | 0,61 | 1,8 | ⌀0,48 | M26 x 36T | 299 |
Hochauflösende Optem Objektive
| Artikel-Nr. | Beschreibung | Maßstabs- | Numerische Apertur | Arbeitsabstand (mm) | EFL (mm) | Auflösung (um) | DOF (um) | Max. Sichtfeld (mm)1 | Gewinde | Gewicht (g) |
| 28-20-44-000 | 5X HIGH-RES | 5X | 0,225 | 34 | 40 | 1,50 | 181,8 | ⌀0,74 | M26 x 36T | 210 |
| 28-20-45-000 | 10X HIGH-RES | 10X | 0,45 | 19 | 20 | 0,74 | 28,1 | ⌀0,20 | M26 x 36T | 190 |
| 28-20-46-000 | 20X HIGH-RES | 20X | 0,60 | 13 | 10 | 0,56 | 6,1 | ⌀0,30 | M26 x 36T | 290 |
1Die hochauflösenden Optem Objektive sind nicht flachfeldkorrigiert, und die Feldkrümmung wirkt sich auf die Abbildungsleistung außerhalb der Achse aus.
- Vergrößerungen: 2X, 5X, 10X, 20X und 50X
- Großer Arbeitsabstand von 13 bis 41 mm
- Numerische Apertur von 0,055 bis 0,6
- Auf unendlich korrigierte Objektive
- 95 mm parfokale Distanz
- Apochromatisch korrigiert
- 400–700 nm Wellenlängenbereich
- Hellfeld-Beleuchtung
- 200 mm Referenz-Brennweite
Optem M PLAN APO Objektive
| Artikel-Nr. | Beschreibung | Maßstabs- | Numerische Apertur | Arbeitsabstand (mm) | EFL (mm) | Auflösung (um) | DOF (um) | Max. Sichtfeld (mm) | Gewinde | Gewicht (g) |
| 28-21-02-001 | 2X M PLAN APO | 2X | 0,055 | 34 | 100 | 6,1 | 181,8 | ⌀12,00 | M26 x 36T | 233 |
| 28-21-05-001 | 5X M PLAN APO | 5X | 0,14 | 41 | 40 | 2,4 | 28,1 | ⌀4,80 | M26 x 36T | 220 |
| 28-21-10-001 | 10X Weitwinkel M PLAN APO | 10X | 0,28 | 34 | 20 | 1,2 | 7 | ⌀3,0 | M26 x 36T | 172 |
| 28-21-11-001 | 20X M PLAN APO | 20X | 0,42 | 20 | 10 | 0,8 | 3,1 | ⌀1,20 | M26 x 36T | 284 |
| 28-21-50-001 | 50X M PLAN APO | 50X | 0,55 | 13 | 4 | 0,61 | 1,8 | ⌀0,48 | M26 x 36T | 299 |
Hochauflösende Optem Objektive
| Artikel-Nr. | Beschreibung | Maßstabs- | Numerische Apertur | Arbeitsabstand (mm) | EFL (mm) | Auflösung (um) | DOF (um) | Max. Sichtfeld (mm)1 | Gewinde | Gewicht (g) |
| 28-20-44-000 | 5X HIGH-RES | 5X | 0,225 | 34 | 40 | 1,50 | 181,8 | ⌀0,74 | M26 x 36T | 210 |
| 28-20-45-000 | 10X HIGH-RES | 10X | 0,45 | 19 | 20 | 0,74 | 28,1 | ⌀0,20 | M26 x 36T | 190 |
| 28-20-46-000 | 20X HIGH-RES | 20X | 0,60 | 13 | 10 | 0,56 | 6,1 | ⌀0,30 | M26 x 36T | 290 |
1Die hochauflösenden Optem Objektive sind nicht flachfeldkorrigiert, und die Feldkrümmung wirkt sich auf die Abbildungsleistung außerhalb der Achse aus.
- Vergrößerungen: 2X, 5X, 10X, 20X und 50X
- Großer Arbeitsabstand von 13 bis 41 mm
- Numerische Apertur von 0,055 bis 0,6
- Auf unendlich korrigierte Objektive
- 95 mm parfokale Distanz
- Apochromatisch korrigiert
- 400–700 nm Wellenlängenbereich
- Hellfeld-Beleuchtung
- 200 mm Referenz-Brennweite
Zusätzliche Ressourcen
Wenn Sie sich für die Optem®-Objektive mit großem Arbeitsabstand von Excelitas entscheiden, profitieren Sie von präzisionsgefertigten Optiken, die speziell für anspruchsvolle Industrie- und Fertigungsumgebungen entwickelt wurden. Mithilfe dieser Objektive können Sie hochauflösende Aufnahmen bei größeren Arbeitsabständen erstellen. Dadurch ist es möglich, einen ausreichenden Abstand zwischen dem Objektiv und Ihrem Prozess einzuhalten, ohne die optische Abbildungsleistung zu beeinträchtigen.
Dank jahrzehntelanger Erfahrung in der Optiktechnik und strenger Qualitätsstandards gewährleistet Excelitas eine gleichbleibende Vergrößerung, minimale Verzerrung und langfristige Zuverlässigkeit. Dies gewährleistet eine zuverlässige Imaging-Leistung und unterstützt damit präzise Inspektions-, Mess- und Ausrichtungsaufgaben in allen Produktionsabläufen.
Optem®-Objektive mit großem Arbeitsabstand sind so konzipiert, dass sie eine präzise Vergrößerung bieten und gleichzeitig einen größeren Abstand zwischen Objektiv und Objekt gewährleisten. Dank des optischen Designs können Sie Bauteile klar abbilden, selbst wenn Platzmangel, bewegliche Teile oder ungünstige Umgebungsbedingungen eine direkte Annäherung verhindern.
Diese Objektive kommen in der Regel in Machine Vision-Systemen, optischen Prüfstationen und messtechnischen Anlagen zum Einsatz, bei denen Passgenauigkeit und Sicherheit von entscheidender Bedeutung sind. Da sie auch bei größeren Entfernungen eine gute Bildqualität gewährleisten, ermöglichen sie eine zuverlässige Datenerfassung und reproduzierbare Ergebnisse in Fertigungsprozessen.
Optem®-Objektive mit großem Arbeitsabstand lassen sich in einer Vielzahl von Fertigungs- und Industrieanwendungen einsetzen. Dazu gehören:
- Präzisionsprüfung kleiner oder empfindlicher Bauteile
- Maßmessung und Messtechnik
- Automatisierte Machine Vision-Systeme
- Halbleiter- und Elektronikfertigung
- Verfahren zur Herstellung medizinischer Geräte und Mikromontage
Da sie auch über große Entfernungen hinweg für Klarheit und Schärfe sorgen, sind sie ideal für Umgebungen geeignet, in denen sowohl Präzision als auch Flexibilität gefragt sind.
Excelitas bietet eine Vielzahl von Optem®-Objektiven mit großem Arbeitsabstand in verschiedenen Vergrößerungen, numerischen Aperturen und Arbeitsabständen an. In diesem Sortiment finden Sie gewiss das Objektiv, das Ihren Systemanforderungen, den abzubildenden Objekten und Ihren Anforderungen an das Sichtfeld optimal entspricht.
Diese Objektive sind auf eine nahtlose Integration mit Optem-Optiksystemen und kompatiblen Imaging-Komponenten ausgelegt. Damit können Sie eine für Ihre spezifische Fertigungsanwendung optimierte Lösung konfigurieren.
Ja. Excelitas ist sich bewusst, dass Fertigungs- und Prüfsysteme selten nach einem einheitlichen Standard konzipiert sind. Optem®-Objektive mit großem Arbeitsabstand lassen sich so konfigurieren oder anpassen, dass sie Ihren Anforderungen in Bezug auf Arbeitsabstand, Vergrößerungsbereich, mechanische Schnittstelle und Integrationsbedingungen entsprechen. Dies ist insbesondere dann von Vorteil, wenn Sie in der Produktion ein Gleichgewicht zwischen Platzbedarf, Wiederholgenauigkeit und Durchsatz finden müssen.
Die Experten von Excelitas unterstützen Sie zudem mit anwendungsbezogenen Tipps, damit Sie sicher sein können, dass das Objektiv zu Ihrem Imaging-System und Ihren Leistungszielen passt. Dadurch können Sie die optische Qualität gewährleisten, die Systemanpassung verbessern und die Integration vereinfachen. Zudem sichern Sie die langfristige Stabilität in anspruchsvollen Fertigungsumgebungen.
