TEIL/ PYD 1378 (LHi 778)

PYD 1378 Kostengünstiger Doppelelement-Pyrodetektor

Der PYD 1378 Doppelelement-Pyrodetektor von Excelitas (Ersatz für den LHi 778) verfügt über zwei Elemente in Serienschaltung mit einem FET in Sourcefolgerschaltung, die in ein TO-5-Metallgehäuse mit kleinem optischem Filter integriert sind.

Dieser Pyrodetektor verfügt über zwei Sensorelemente in Reihenschaltung mit entgegengesetzter Polarität gekoppelt mit einem FET in Sourcefolgerschaltung und einem Gehäuse mit kleinem Filter. Der kostengünstige PYD 1378 bietet einen optimales Preis-Leistungsverhältnis für Bewegungserkennungsanwendungen.

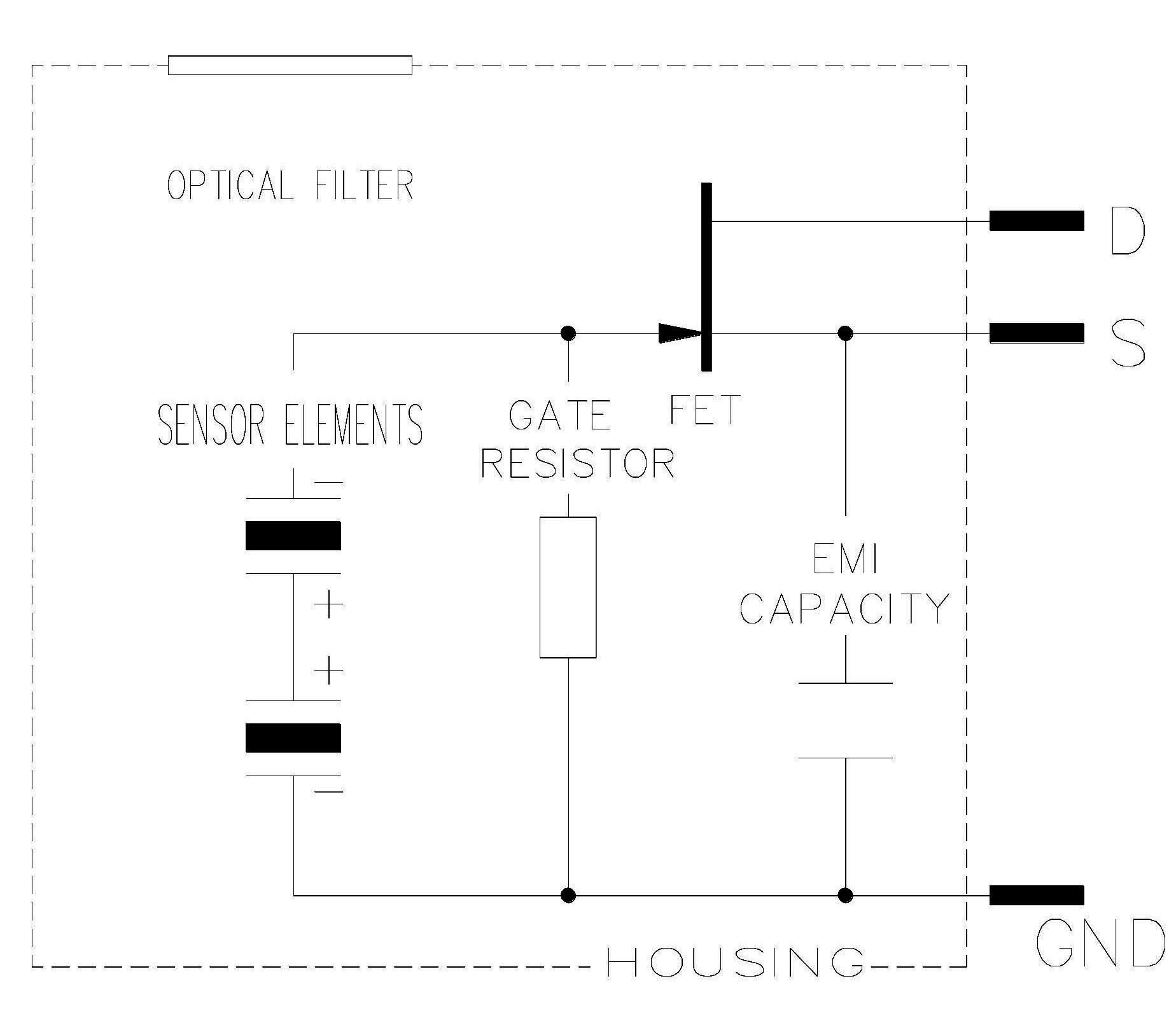

ProductPhoto_IR_PYD1178-schematic



  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 20 µVpp (typisch)/50µVpp (max.)
  • Betriebsanforderungen 2,0 bis 10 V
  • Gehäuse mit optischem Filter: TO-5
  • Erfassungsbereich: (horiz./vert.): 71° /71°
  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 20 µVpp (typisch)/50µVpp (max.)
  • Betriebsanforderungen 2,0 bis 10 V
  • Gehäuse mit optischem Filter: TO-5
  • Erfassungsbereich: (horiz./vert.): 71° /71°
