Excelitas Low-Profile, Dual-Element Pyrodetector Series (PYD 1384 / PYD 1394)

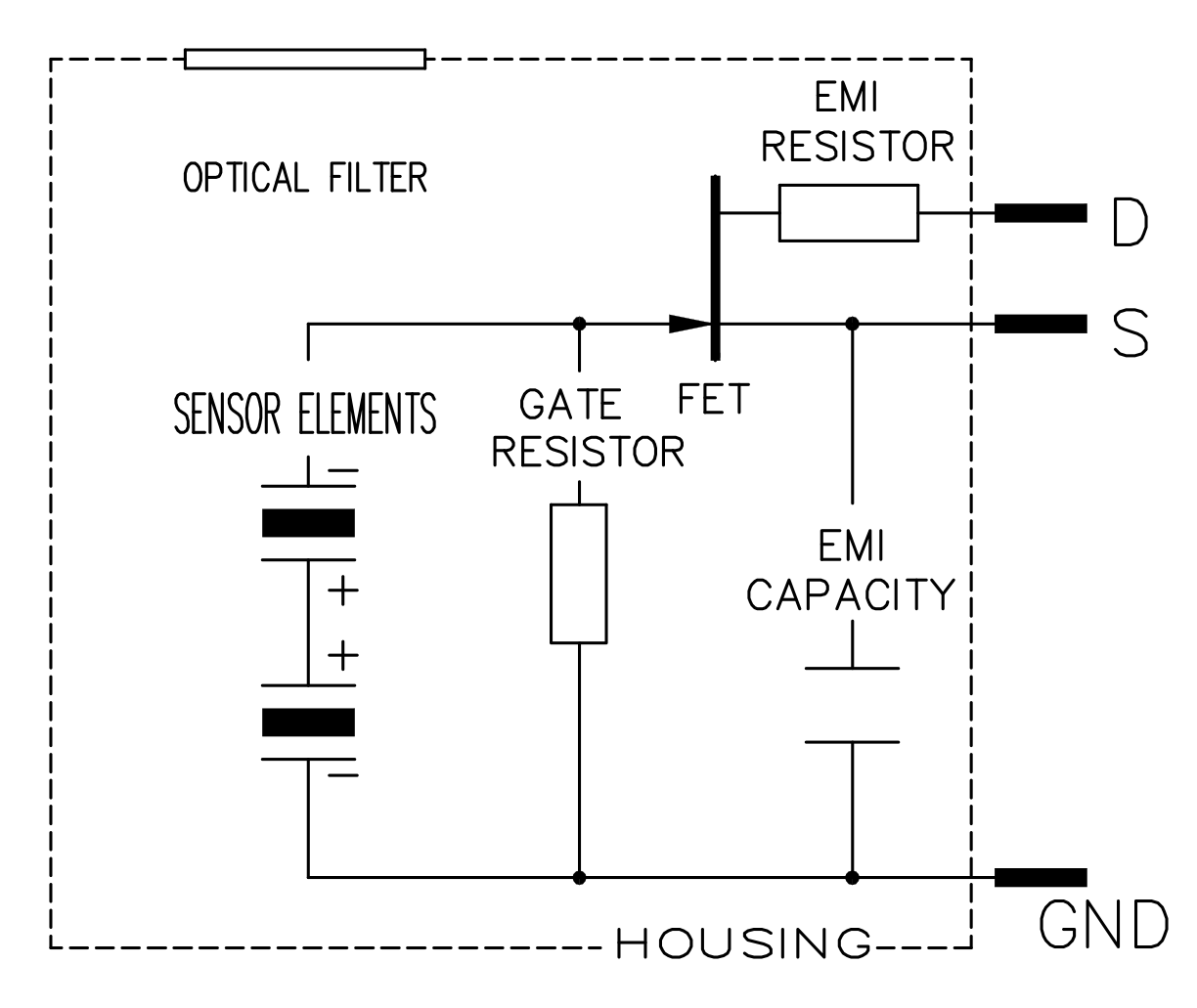

Excelitas PYD 1384/PYD 1394schematic
TEIL/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

PYD 1384, PYD 1394 Doppelelement-Pyrodetektoren

Die PYD 1384 (Ersatz für LHi 874) und PYD 1394 (Ersatz für LHi 944) Pyrodetektor-Reihe von Excelitas ist die Niedrigprofil-Version der analogen Standard-Pyrodetektoren PYD 1388 bzw. PYD 1398. Diese Doppelelement-Pyrodetektoren mit niedrigem Profil verfügen über zwei Sensorelemente in Reihenschaltung und einem FET in Sourcefolgerschaltung die in das flache TO-39-Metallgehäuse mit optischem Filter eingebunden sind.

Beide Doppelelement-Pyrodetektoren mit niedrigem Profil verfügen über zwei Sensorelemente in Reihenschaltung mit entgegengesetzter Polarität gekoppelt mit einem FET in Sourcefolgerschaltung. Der Pyrodetektor PYD 1384 ist das Basismodell der Niedrigprofil-Reihe. Der PYD 1394 ist mit einem größeren Fenster für einen erweiterten optischen Erfassungsbereich ausgestattet. Ein zusätzlicher Ableitwiderstand und ein Ausgangskondensator reduzieren die Störeinflüsse elektromagnetischer Störungen bei EMI-empfindlichen Anwendungen weiter.

Sie sind ideal für die Bewegungserkennung und ermöglichen durch ihr flaches Design die platzsparende Integration von zwei Pyrodetektoren, wodurch der Erfassungsbereich auf >180° erweitert werden kann.

  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 20 µVpp (typisch)/50 µVpp (max.)
  • Betriebsanforderungen: 2,0 bis 10 V
  • Gehäuse mit optischem Filter: TO-39
  • PYD 1384 Sichtfeld (horiz./vert.): 95°/87°
  • PYD 1394 Sichtfeld (horiz./vert.): 110°/110°
  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 20 µVpp (typisch)/50 µVpp (max.)
  • Betriebsanforderungen: 2,0 bis 10 V
  • Gehäuse mit optischem Filter: TO-39
  • PYD 1384 Sichtfeld (horiz./vert.): 95°/87°
  • PYD 1394 Sichtfeld (horiz./vert.): 110°/110°
