Excelitas PYD 1388 and PYD 1398 Standard Analog Dual-Element Pyro Series

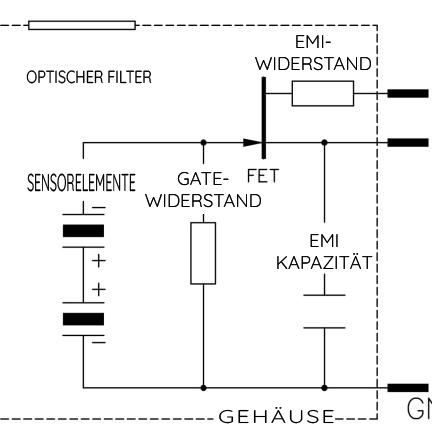

Excelitas PYD1388/PYD 1398 schematic
TEIL/ PYD 1388 (LHi 878), PYD 1398

PYD 1388, PYD 1398 Doppelelement-Pyrodetektoren

Diese Pyrodetektor-Reihe repräsentiert das Standardangebot für analoge Pyrodetektoren von Excelitas. Unsere PYD 1388 (Ersatz für LHi 878) und PYD 1398 (Ersatz für LHi 968) Doppelelement-Pyrodetektoren verfügen über zwei Elemente, die in einer Reihenschaltung mit einem FET in Quellfolgeschaltung konfiguriert sind. Sie sind in ein robustes TO-5-Metallgehäuse mit optischem Filter integriert.

Beide Pyro-Detektormodelle sind mit zwei Sensorelementen in Reihenschaltung mit entgegengesetzter Polarität ausgestattet und mit einem FET in Sourcefolgerschaltung gekoppelt.

Der PYD 1388 (oben links abgebildet) ist der Basistyp Pyro in dieser analogen Standardreihe, während der PYD 1398 (oben rechts abgebildet) mit zusätzlichen Merkmalen ausgestattet ist, wie z. B. einem größeren Fenster zur Verringerung der Weißlichtempfindlichkeit und einem Gate-Widerstand für eine bessere Leistung bei niedrigen Temperaturen. Beide Sensoren sind in 2 EMI-Versionen erhältlich. Die Standardversion verfügt über 1 RC-Filter am Drain- und Source-Kontakt. Für Anwendungen unter starken EMI-Bedingungen (5G und Antennen in Sensornähe) ist eine Version mit einer zusätzlichen RC-Filterstufe erhältlich, um die Störeinflüsse elektromagnetischer Störungen weiter zu reduzieren.

Eigenschaften

  • TO-5-Metallgehäuse zum Schutz vor elektromagnetischen Störungen
  • Hochempfindliche pyroelektrische Elemente aus Keramik
  • Doppelelement-Detektor mit 2 x 1 mm2 großen Elementen
  • 95°/100° Erfassungsbereich
  • Analoger Ausgang durch integrierten FET in Sourcefolgerschaltung
  • Integrierte Filterstufe für elektromagnetische Störungen


Anwendungen

  • Anwendungen mit horizontaler Befestigung
  • Optimal für kostengünstige Designs
  • Erkennung von menschlichen Bewegungen in großer Entfernung (mit geeigneter Linse)
  • Energiesparende Anwendungen
  • Einbruchalarm
PYD1398 Housing Diagram
  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 20 µVpp (typisch)/50µVpp (max.)
  • Betriebsanforderungen: 2,0 bis 10 V
  • Gehäuse mit optischem Filter: TO-5
  • PYD 1388 Sichtfeld (horiz./vert.): 95°/87°
  • PYD 1398 Sichtfeld (horiz./vert.): 100°/100°
  • PYD 1388 mit 1 EMI-Filterstufe
  • PYD 1398 mit 2 EMI-Filterstufen
  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 20 µVpp (typisch)/50µVpp (max.)
  • Betriebsanforderungen: 2,0 bis 10 V
  • Gehäuse mit optischem Filter: TO-5
  • PYD 1388 Sichtfeld (horiz./vert.): 95°/87°
  • PYD 1398 Sichtfeld (horiz./vert.): 100°/100°
  • PYD 1388 mit 1 EMI-Filterstufe
  • PYD 1398 mit 2 EMI-Filterstufen
