Excelitas PYD 1588/1598 Low-Power DigiPyro Series

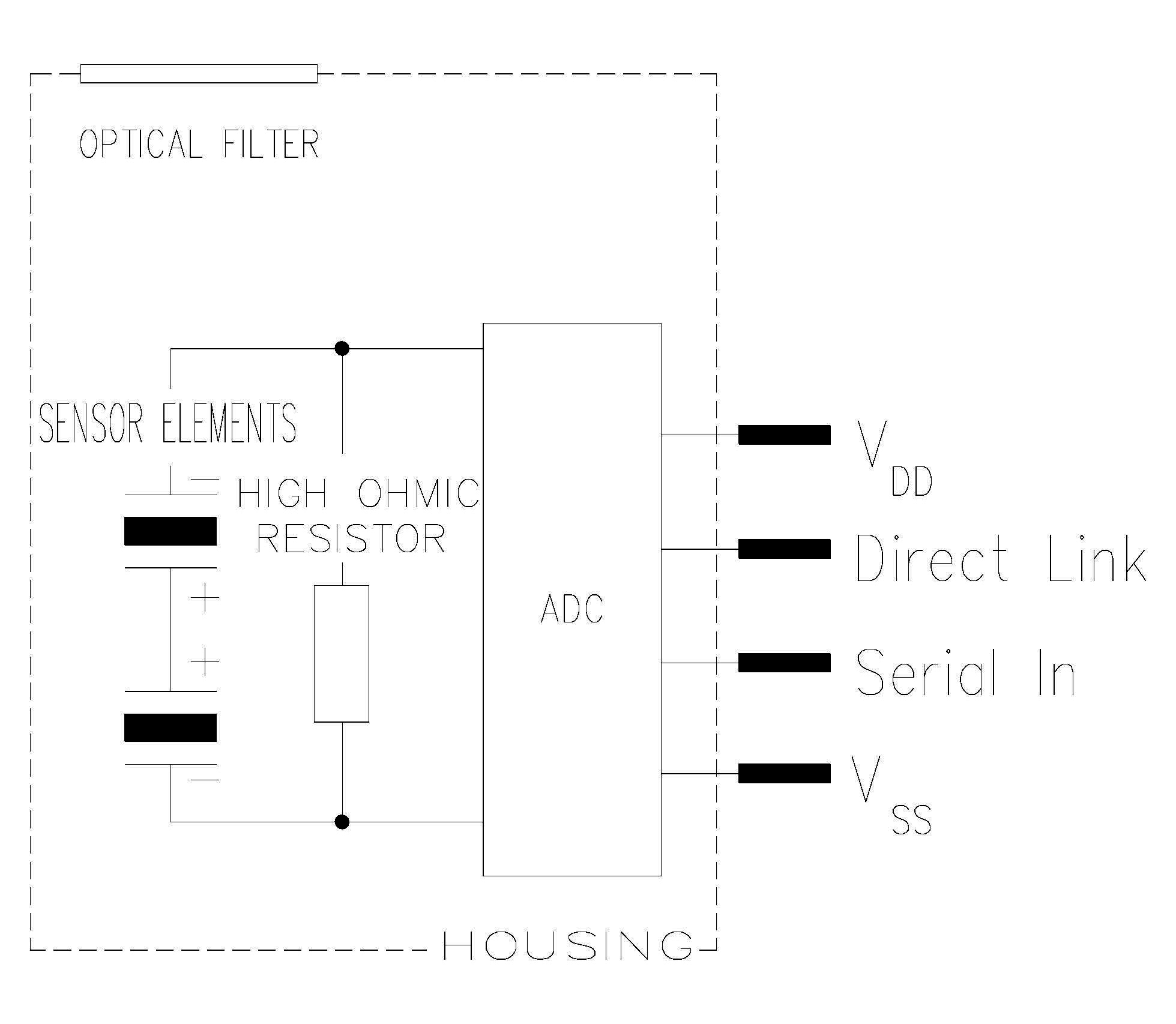

Excelitas PYD 1588/1598 Low-Power DigiPyro Series schematic
TEIL/ PYD 1588, PYD 1598

PYD 1588, PYD 1598 Energiesparende DigiPyros

Mit nur 1,8 V Spannungsbedarf bietet Excelitas die erste wirklich energiesparende, verbesserte DigiPyro®-Reihe. Der PYD 1588 DigiPyro und der PYD 1598 DigiPyro sind vollständig integrierte Doppelelement-Detektoren mit zwei verschiedenen Optionen für die Filtergröße. Diese DigiPyros bieten zusätzliche Funktionen und eine geringe Stromaufnahme für die Bewegungserkennung in batteriebetriebenen Geräten über lange Zeiträume hinweg.



Der energiesparende DigiPyro PYD 1588/1598 erfüllt den aktuellen Branchenstandard von 1,8 V Versorgungsspannung bei deutlich reduzierter Stromaufnahme. Der Strombedarf der Systemebene kann durch die Weck-/Schlaf-Funktion dieser Detektoren weiter reduziert werden. Dies dient zugleich einer höheren Energieeffizienz und einer längeren Lebensdauer. Diese Pyrodetektor-Reihe eignet sich hervorragend für batteriebetriebene Bewegungserkennung über lange Zeiträume. Eine konfigurierbare Bandpassfunktion und Optionen zur Pulszählung runden die umfangreiche Funktionalität dieses Sensors ab.

Eigenschaften

  • Integrierte Digitalisierung
  • Bewegungserkennungseinheit mit "Interrupt"-Funktion
  • Niedrige Stromaufnahme von nur 3 µA bei 1,8 V
  • Hochempfindliche pyroelektrische Elemente aus Keramik
  • Doppelelement-Detektor mit 2 x 1 mm2 großen Elementen
  • 110° Erfassungsbereich im PYD 1588
  • 130° Erfassungsbereich im PYD 1598
  • TO-5-Metallgehäuse für hohe Abschirmung vor elektromagnetischen Störungen
  • Optimal für eine einfache Integration in Produktdesigns

Anwendungen

  • Bewegungserkennung in großer Entfernung (mit geeigneter Linse)
  • Elektronische Anwendungen zur Energieeinsparung (Lichtsteuerung/Smart Home)
  • Einbruchalarm
  • Anwendungen mit horizontaler Befestigung
  • Batteriebetrieb
ProductPhoto_IR_PYD1598-schematic



  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 3 Ziffern (Typ), 12 Ziffern (max.)
  • Betriebsstrombedarf: 1,8–3,6 V/3 µA
  • Gehäuse mit optischem Filter: TO-5
  • PYD1588 Erfassungsbereich (horiz./vert.): 115°/107°°
  • PYD1598 Erfassungsbereich (horiz./vert.): 130°/130°°



  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 3 Ziffern (Typ), 12 Ziffern (max.)
  • Betriebsstrombedarf: 1,8–3,6 V/3 µA
  • Gehäuse mit optischem Filter: TO-5
  • PYD1588 Erfassungsbereich (horiz./vert.): 115°/107°°
  • PYD1598 Erfassungsbereich (horiz./vert.): 130°/130°°
