Excelitas PYD 1794 Dual-Element Low-Profile DigiPyro shown in compact TO-39 housing

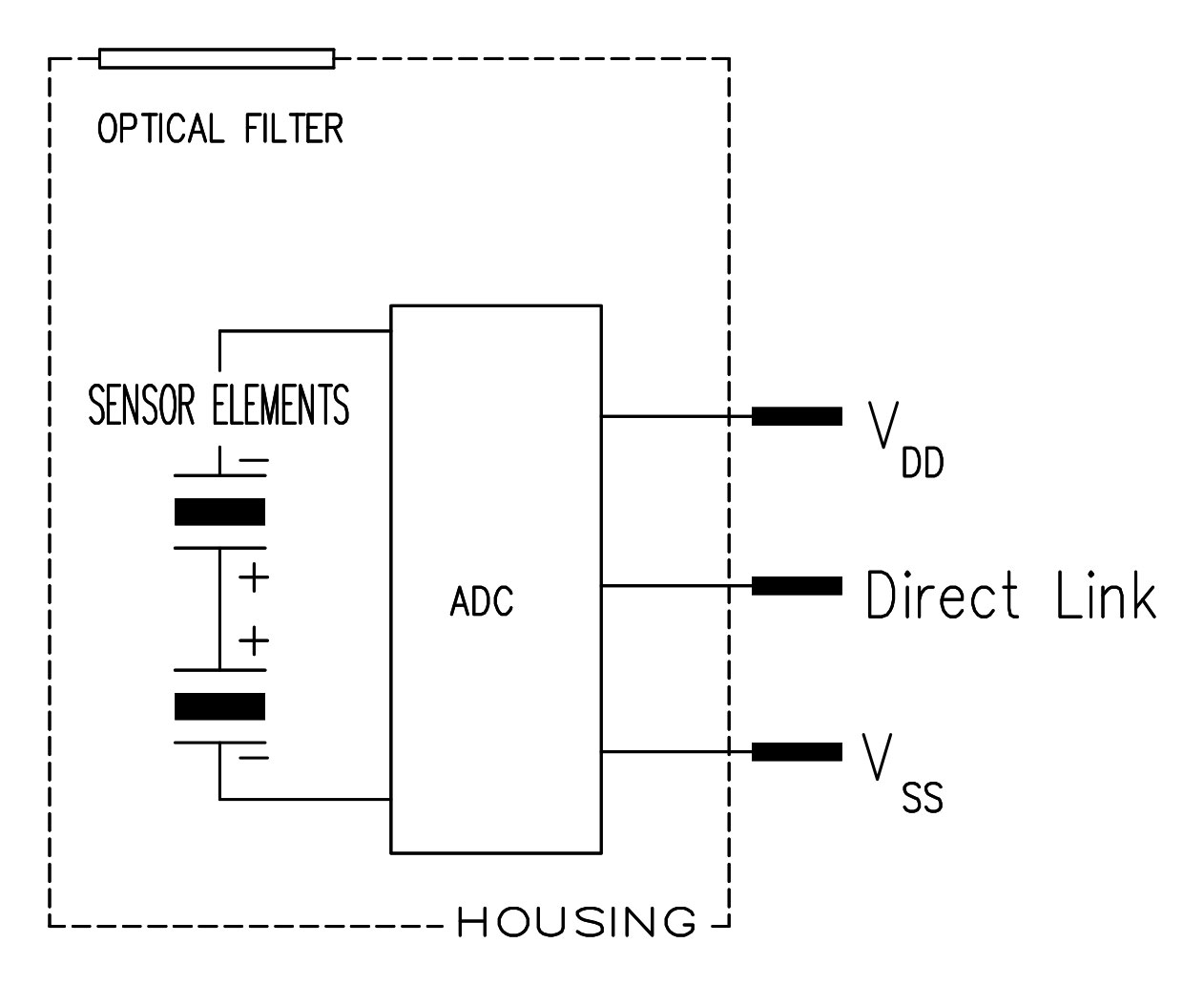

Excelitas PYD 1794 schematic
TEIL/ PYD 1794

PYD 1794 Flacher Doppelelement-DigiPyro

Der PYD 1794 Doppelelement-DigiPyro-Detektor verfügt über zwei Elemente in Serienschaltung im flachen TO-39-Metallgehäuse mit optischem Filter. Dieser Detektor ist Teil der DigiPyro-Familie von Excelitas, die mit internen integrierten Schaltkreisen zur Umwandlung der Elementsignale in ein digitales 14-Bit-Ausgangssignal ausgestattet ist.

Der PYD 1794 DigiPyro ist die flache Version der DigiPyro-Familie. Interne integrierte Schaltkreise wandeln die Signale der Sensorelemente in ein digitales 14-Bit-Ausgangssignal um. Darüber hinaus ermöglicht eine interne Temperaturreferenz die Ausgabe der Eigentemperatur des Sensors. Dadurch wird das Ausgangssignal zu einem 14 +14-Bit-Signal. Details finden Sie unter den Links zu Anwendungshinweisen und im nachstehenden Datenblatt.

Eigenschaften

  • Integrierte Digitalisierung
  • Hochempfindliche pyroelektrische Elemente aus Keramik
  • Doppelelement-Detektor mit 2 x 1 mm2 großen Elementen
  • 115°-Erfassungsbereich (horizontal)
  • Flaches TO-39-Metallgehäuse für hohe EMI-Abschirmung
  • Besonders geeignet für kompakte Bewegungserkennungssysteme

Anwendungen

  • Bewegungserkennung in großer Entfernung (mit geeigneter Linse)
  • Elektronische Anwendungen zur Energieeinsparung (Lichtsteuerung/Smart Home)
  • Einbruchalarm
  • Anwendungen mit horizontaler Befestigung



  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 3 Ziffern (Typ), 12 Ziffern (max.)
  • Betriebsanforderungen: 2,7 bis 3,6 V/10 µA
  • Gehäuse mit optischem Filter: TO-39
  • Erfassungsbereich (horiz./vert.): 115°/115°





  • Responsivity: 4,2 kV/W (typisch)
  • Rauschen: 3 Ziffern (Typ), 12 Ziffern (max.)
  • Betriebsanforderungen: 2,7 bis 3,6 V/10 µA
  • Gehäuse mit optischem Filter: TO-39
  • Erfassungsbereich (horiz./vert.): 115°/115°
