Unmontierte plankonkave Quarzglaslinsen, ARB2-NIR
Excelitas bietet eine umfangreiche Auswahl an unmontierten LINOS®-Quarzglaslinsen in einer Vielzahl von Brennweiten und Durchmessern an, was eine präzise Komponentenauswahl für UV- und Hochleistungsoptikanwendungen ermöglicht. Bei der Herstellung kommen ausschließlich hochwertige Materialien bewährter Hersteller zum Einsatz. Es werden strengste Toleranzen eingehalten, um eine außergewöhnliche Qualität zu gewährleisten. Alle Standardlinsen verfügen über doppelseitige Breitband-Antireflexbeschichtungen, die für den Nahinfrarotbereich (NIR) optimiert wurden. Neben den Versionen ohne Fassung wird jeder Linsentyp auch mit einer hochwertigen, schwarz eloxierten und gravierten Aluminiumfassung angeboten.

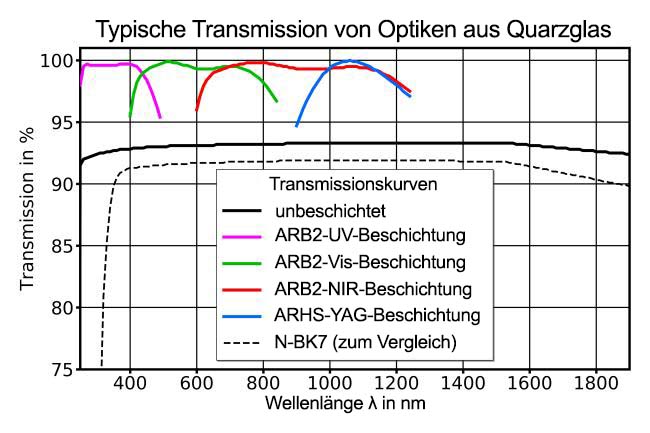

Um eine flexible Integration in Ihr optisches System zu ermöglichen, werden unsere plankonkaven Linsen unmontiert geliefert. Sie bieten eine präzise optische Abbildungsleistung für Anwendungen, bei denen eine kontrollierte Strahldivergenz erforderlich ist. Ihre engen Brennweitentoleranzen gewährleisten eine konsistente Integration und eine zuverlässige optische Leistung. Die ARB2-NIR-Breitband-Antireflexbeschichtung auf Quarzglas liefert eine hohe Transmission von 725 bis 1050 nm und bietet eine hervorragende Laserschadensbeständigkeit, sodass eine zuverlässige Leistung unter anspruchsvollen Bedingungen gewährleistet ist.
Zur Optimierung der optischen Auslegung und Simulation werden ZEMAX-Dateien bereitgestellt. Für Sonderanfertigungen oder Großserienfertigung kontaktieren Sie uns bitte, um ein auf Ihre technischen Anforderungen zugeschnittenes Angebot anzufordern.
Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = hintere Brennweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Hauptscheitelpunkt (h=dm–dr–h'), F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%
Spezifikationen Breitband-Antireflexbeschichtung ARB2 NIR:
Garantierte Restreflexion < 0.5 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Typical average residual reflection < 0.3 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Damage threshold: H∞ > 30 J/cm² für 11-ns-Laserimpulse (s-on-1) bei 1064 nm und 10 Hz. Typischer AR-Bereich: 725–1050 nm. Design anpassbar an den Spektralbereich von 600 nm ≤ λ ≤ 1400 nm und an größere Einfallswinkel.
| Produkt | Plankonkav-Linse; Quarzglas; D=25,4; F=-700 [ARB2-NIR] | Plankonkav-Linse; Quarzglas; D=12,7; F=-20 [ARB2-NIR] | Plankonkav-Linse; Quarzglas; D=10; F=-16 [ARB2-NIR] | Plankonkav-Linse; Quarzglas; D=6; F=-10 [ARB2-NIR] | Plankonkav-Linse; Quarzglas; D=22,4; F=-40 [ARB2-NIR] | Plankonkav-Linse; Quarzglas; D=22,4; F=-50 [ARB2-NIR] | Plankonkav-Linse; Quarzglas; D=22,4; F=-100 [ARB2-NIR] | Plankonkav-Linse; Quarzglas; D=22,4; F=-150 [ARB2-NIR] |
| Form | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig |
| Brenn- weite |
-700,0 mm | -20,0 mm | -16,0 mm | -10,0 mm | -40,0 mm | -50,0 mm | -100,0 mm | -150,0 mm |
| Optisches Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Beschichtung | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR |
| Optikgröße | Ø 25,4 mm | Ø 12,7 mm | Ø 10,0 mm | Ø 6,0 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm |
| Dicke des optischen Zentrums | 5,8 mm | 4,0 mm | 1,0 mm | 1,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Krümmungsradius 1 | -349,74 mm | -10,002 mm | -8,175 mm | -5,012 mm | -20,097 mm | -25,483 mm | -50,481 mm | -75,531 mm |
| Krümmungsradius 2 | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm |
| Toleranzdicke | ± 0,2 mm | ± 0,2 mm | ± 0,15 mm | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Optische Kantendicke | 6,0 mm | 6,0 mm | 2,7 mm | 2,0 mm | 4,9 mm | 4,1 mm | 2,8 mm | 2,3 mm |
| Optische Zentriergenauigkeit (min, sec) | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' |
| Toleranz der Abmessungen der Optik | - 0,13 mm | - 0,11 mm | - 0,09 mm | - 0,09 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm |
| f' bei X nm | -687,72 mm -699,92 mm -720,17 mm -734,64 mm -760,16 mm -778,06 mm |
-19,66 mm -20,01 mm -20,59 mm -21,01 mm -21,74 mm -22,25 mm |
-16,08 mm -16,36 mm -16,83 mm -17,17 mm -17,77 mm -18,19 mm |
-9,85 mm -10,03 mm -10,32 mm -10,53 mm -10,89 mm -11,15 mm |
-39,52 mm -40,22 mm -41,38 mm -42,21 mm -43,68 mm -44,71 mm |
-50,11 mm -51,0 mm -52,47 mm -53,53 mm -55,39 mm -56,69 mm |
-99,27 mm -101,02 mm -103,95 mm -106,04 mm -109,72 mm -112,3 mm |
-148,52 mm -151,16 mm -155,53 mm -158,66 mm -164,2 mm -168,03 mm |
| s bei X nm | 19,66 mm | 15,28 mm | 9,36 mm | 37,55 mm | 47,62 mm | 94,33 mm | 141,14 mm | |
| s' bei X nm | -22,32 mm | -16,74 mm | -10,52 mm | -40,51 mm | -51,1 mm | -100,26 mm | -149,51 mm |
Hergestellt aus Quarzglas für UV- und Hochleistungsanwendungen, mit hoher Zerstörschwelle, geringer Dispersion und hervorragender UV-Transmission.
Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage
Standard-Breitband-NIR-Beschichtung: ARB2 NIR (725–1050 nm), entwickelt zur Maximierung der Transmission im gesamten NIR-Spektrum
Diese Linsen werden unmontiert geliefert, um eine flexible und individuelle Integration in Ihr optisches System zu ermöglichen
ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation
