TEIL/ G026201000
LINOS Endplatte X 95
Die LINOS® Endplatte X 95 bietet eine saubere und sichere Möglichkeit, X 95-Profilkonstruktionen abzuschließen und gleichzeitig eine funktionale Stabilität zu gewährleisten. Durch das Verschließen offener Profilenden schützt sie die Baugruppen und schafft definierte Anschlagpunkte für Träger. Dadurch werden die Führung und die Wiederholgenauigkeit bei Bewegungsabläufen verbessert. Die Konstruktion ermöglicht zudem die Montage von Profilkonstruktionen an Stützen oder vibrationsisolierten Systemen, wodurch auch komplexe Baugruppen stabil und präzise unterstützt werden. Dank der zuverlässigen Befestigung und einfachen Montage erhöht die Endplatte die Langlebigkeit und Benutzerfreundlichkeit jedes auf X 95 basierenden Rahmens und ist damit eine praktische Ergänzung sowohl für optische als auch für mechanische Umgebungen, in denen eine gleichbleibende strukturelle Leistungsfähigkeit erforderlich ist.

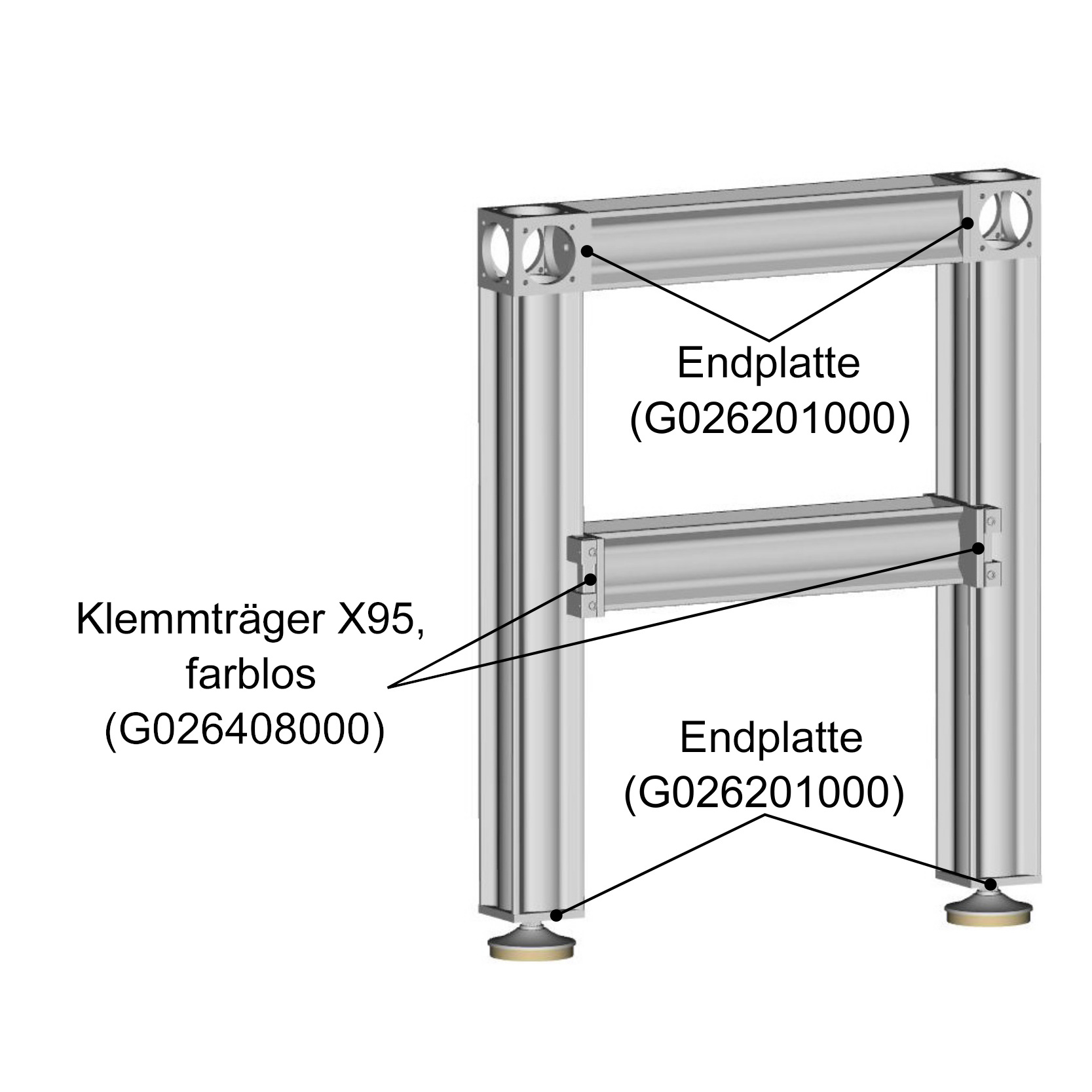

Anwendungsbeispiel: Rahmenkonstruktion aus X 95-Profilen unter Verwendung von Endplatten. Zwischen den vertikalen Profilen ist ein Klemmträger X 95 angebracht, der als sicheres Stützelement innerhalb des Rahmens dient.
Die LINOS Endplatte X 95 dient zum Verschließen offener Profilenden und bietet eine stabile Oberfläche für die Befestigung zusätzlicher Stützelemente. Sie trägt zur Aufrechterhaltung des Systemschutzes bei und gewährleistet eine besser kontrollierte strukturelle Anordnung.
- Dient als Stopperelement und ermöglicht eine sichere Befestigung an Beinen oder Vibrationsdämpfern
- Enthält Befestigungsschrauben für die schnelle Integration in bestehende Baugruppen
| Breite | 95,0 mm |
| Höhe | 95,0 mm |
| Gewicht (kg) | 0,26 |
| Material/Ausführung | Farblos eloxiertes Aluminium |
| Gewinde/Bohrlöcher | Ø6,6 mm□63 mm Ø11 mm |
| Teilenummer | G026201000 |
Die Kappen verschließen die offenen Profilenden und bilden einen definierten Stopp für die Träger
Ermöglicht die Befestigung von X 95-Konstruktionen an Stützen oder Vibrationsisolatoren und gewährleistet so stabile Aufbauten mit reduzierten Vibrationen
Im Lieferumfang sind sechs M6 × 16 Inbusschrauben enthalten, die eine schnelle Montage ohne zusätzliches Befestigungsmaterial ermöglichen
