TEIL/ G026218000
LINOS Gelenkverbinder X 95
Der LINOS® Gelenkverbinder X 95 bietet eine vielseitige Möglichkeit, verstellbare Verbindungen bei X 95-Profilkonstruktionen herzustellen. Dank seiner schwenkbaren Konstruktion lassen sich Schienen in unterschiedlichsten Winkeln positionieren, was flexible Layouts ermöglicht, die sich an wechselnde Anforderungen anpassen können. Ob zur Ausrichtung von Bauteilen in einer bestimmten Lage oder zur Verbindung von Strukturen, die eine kontrollierte Bewegung erfordern – der Gelenkverbinder liefert Präzision wie Stabilität. Dank seiner robusten Konstruktion und des einfachen Montagevorgangs ist er eine zuverlässige Wahl für den Aufbau anpassungsfähiger Baugruppen in optischen, mechanischen und Laborumgebungen.
Anwendungsbeispiel: Der obere X 95-Gelenkverbinder wird zur Verbindung zweier X 95-Profile genutzt; der untere verbindet ein X 95-Profil mit einem X 95-Klemmträger.
Der LINOS Gelenkverbinder X 95 ermöglicht verstellbare Verbindungen zwischen Profilschienen und gewährleistet durch sein schwenkbares Verbindungselement eine präzise Winkelausrichtung. Er kann zudem als strukturelle Querverstrebung zur Verstärkung von Baugruppen eingesetzt werden.
- Winkelverstellbarkeit ermöglicht zuverlässige Ausrichtung in unterschiedlichen Systemkonfigurationen
- Schwenkbares Design ermöglicht sowohl flexible Layouts als auch die stabile Komponentenpositionierung
| Breite | 95,0 mm |
| Höhe | 95,0 mm |
| Gewicht (kg) | 1,32 |
| Material/Ausführung | Farblos eloxiertes Aluminium |
| Max. Belastung | 300,0 |

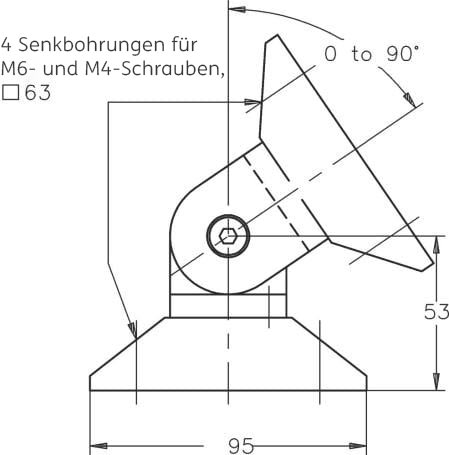

| Gewinde/Bohrlöcher | Ø6,6 mm□63 mm |
| Teilenummer | G026218000 |
Ermöglicht die Winkelverstellung zwischen zwei X 95-Profilschienen für eine flexible Positionierung
Dient als Querstrebe für X 95-Konstruktionen, um die strukturelle Steifigkeit zu erhöhen
±90°-Drehgelenk ermöglicht präzise Ausrichtung in variablen Winkeln
Lieferung mit Befestigungsschrauben für die sofortige Montage
| Breite | 95,0 mm |
| Höhe | 95,0 mm |
| Gewicht (kg) | 1,32 |
| Material/Ausführung | Farblos eloxiertes Aluminium |
| Max. Belastung | 300,0 |
| Gewinde/Bohrlöcher | Ø6,6 mm□63 mm |
| Teilenummer | G026218000 |
Ermöglicht die Winkelverstellung zwischen zwei X 95-Profilschienen für eine flexible Positionierung
Dient als Querstrebe für X 95-Konstruktionen, um die strukturelle Steifigkeit zu erhöhen
±90°-Drehgelenk ermöglicht präzise Ausrichtung in variablen Winkeln
Lieferung mit Befestigungsschrauben für die sofortige Montage
