Excelitas VTT9814FH Silizium-Fototransistor
TEIL/ VTT9814FH

VTT9814FH – Si-Phototransistor, 0,192 mm2, hohe Verstärkung

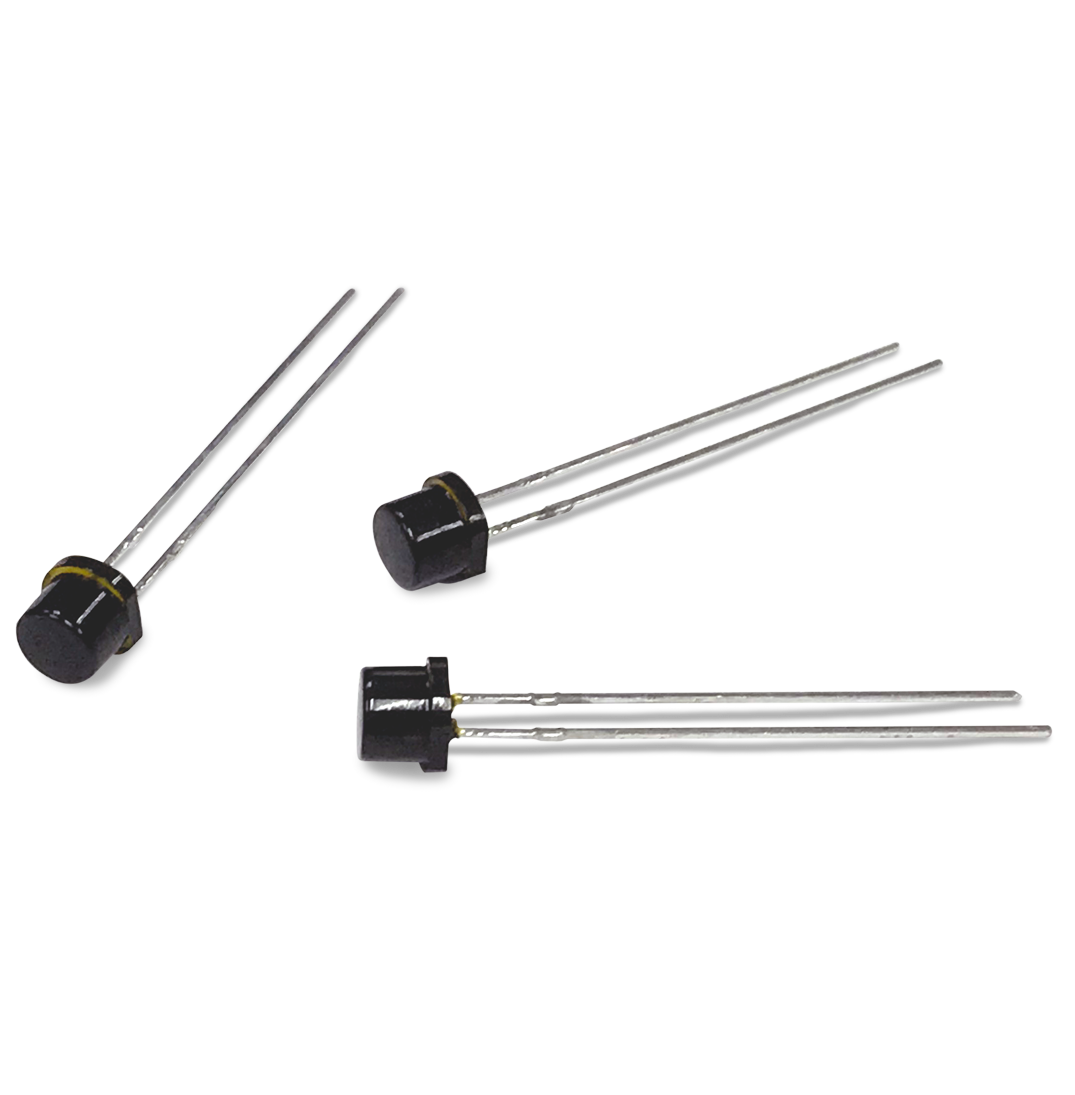

Der VTT9814FH ist ein Silizium-Phototransistor in einem infrarotblockierenden, flachen T 1 ¾ Kunststoffgehäuse. Dieser Phototransistor bietet eine hervorragende Empfindlichkeit im sichtbaren Spektralbereich.

Dieser Phototransistor ist Bestandteil unserer bewährte VTT-Silizium-Phototransistor-Produktreihe  mit der zusätzlicher im Kunststoffgehäuse integrierten IR-Blockung. Damit bietet er im sichtbaren Spektralbereich (450 bis 700 nm) ein ausgezeichnetes Ansprechverhalten und stellt eine RoHS-konforme Alternative zu Cadmiumsulfid-Photozellen dar. Durch seinen geringen Streubereich eignet sich der VTT9814FH besonders für Umgebungslicht-Steuerungsanwendungen mit ca. 50 bis 100 fc (500 bis 1000 lux).

Hauptmerkmale:

  • Empfindlichkeit an das sichtbare Sektrum angepasst; Kunststoffgehäuse mit IR-blockierenden
    Eigenschaften
  • Niedriger Dunkelstrom
  • RoHS-konforme Alternative zu Photozellen

Anwendungen:

  • Straßenlichtschaltung
  • Lichtsteuerung für Innen- und Außenbereiche (Dämmerungsschalter)
  • Scheinwerfer-Dimmer für Kraftfahrzeuge
  • Display-Kontraststeuerung
  • Energieeinsparung

Aktive Fläche: 0,192 mm2

Kurzschlußstrom: min. 80 µA, max. 120 µA bei 100 fc, 2850 K

Dunkelstrom: max. 50 nA bei 5 V VCE

Spektralbereich: 450 nm bis 700 nm

Wellenlänge der höchsten Empfindlichkeit: 585 nm

Maximale spektrale Empfindlichkeit (λPeak): typ. 7 A/W

Erfassungsbereich: ±50 Grad bei 50 % Empfindlichkeit (FWHM)

Löt-Temperatur: max. 260°C

Aktive Fläche: 0,192 mm2

Kurzschlußstrom: min. 80 µA, max. 120 µA bei 100 fc, 2850 K

Dunkelstrom: max. 50 nA bei 5 V VCE

Spektralbereich: 450 nm bis 700 nm

Wellenlänge der höchsten Empfindlichkeit: 585 nm

Maximale spektrale Empfindlichkeit (λPeak): typ. 7 A/W

Erfassungsbereich: ±50 Grad bei 50 % Empfindlichkeit (FWHM)

Löt-Temperatur: max. 260°C
