Achromatische Verzögerer

LINOS^® Achromatische Verzögerer liefern eine präzise und stabile Polarisationssteuerung über weite Spektralbereiche und eignen sich daher für anspruchsvolle Optikanwendungen. Sie sind als Halbwellen- und Viertelwellen-Varianten erhältlich und ermöglichen eine präzise Phasenmanipulation bei minimaler Wellenlängenabhängigkeit, wodurch eine gleichbleibende Leistung bei verschiedenen breitbandigen Lichtquellen gewährleistet ist. Die verkittete Konstruktion verbessert die mechanische Stabilität und Langzeitausrichtung bei gleichbleibend hoher optischer Qualität.

Kontakt Jetzt bei DigiKey kaufen

Unsere achromatischen Wellenplatten nullter Ordnung zeichnen sich durch eine Transmission von über 86%, eine Oberflächenebenheit von λ/4 bei 633 nm sowie eine hohe Oberflächenqualität aus. Sie gewährleisten eine geringe Streuung und eine zuverlässige Wellenfrontkonservierung bei einer kontrollierten Wellenfrontverzerrung zwischen λ/2 und 1λ. Gefasste Ausführungen sind vollständig kompatibel mit Microbench-Systemen und ermöglichen einfache Integration und präzise Ausrichtung in Labor- und Messanlagen, in denen eine zuverlässige Polarisationssteuerung unerlässlich ist.

Produkt	Achr. Verzögerer 400–700 nm; L/2; gefasst	Achr. Verzögerer 400–700 nm; L/4; gefasst	Achr. Verzögerer 700–1000 nm; L/4; gefasst	Achr. Verzögerer 400–700 nm; L/2	Achr. Verzögerer 400–700 nm; L/4	Achr. Verzögerer 700–1000 nm; L/4
Länge	10,0 mm	10,0 mm	10,0 mm
Form	Kreisförmig	Kreisförmig	Kreisförmig	Kreisförmig	Kreisförmig	Kreisförmig
Optikgröße	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm
Mount	microbench	microbench	microbench
Substrat	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2
Freidurchmesser	Ø 12,5 mm	Ø 12,5 mm	Ø 12,5 mm	Ø 12,0 mm	Ø 12,0 mm	Ø 12,0 mm
Wellenlängenbereich	400,0 – 700,0 nm	400,0 – 700,0 nm	700,0 – 1000,0 nm	400,0 – 700,0 nm	400,0 – 700,0 nm	700,0 – 1000,0 nm
Gefasst	Gefasst	Gefasst	Gefasst	Unmontiert	Unmontiert	Unmontiert
Toleranz der Abmessungen der Optik	- 0,02 mm	- 0,02 mm	- 0,02 mm	± 0,2 mm	± 0,2 mm	± 0,2 mm
Retardation	λ/2	λ/4	λ/4	λ/2	λ/4	λ/4
Ebenheit (λ)	1/4	1/4	1/4	1/4	1/4	1/4
Außendurchmesser der Halterung	25,0 mm	25,0 mm	25,0 mm

Wellenplatte nullter Ordnung für eine äußerst stabile und präzise Polarisationssteuerung mit minimaler Wellenlängensensitivität
Erhältlich als λ/2- und λ/4-Verzögerer für eine flexible Phasenmanipulation in einer Vielzahl von optischen Aufbauten
Entwickelt für drei breite Wellenlängenbereiche, was eine vielseitige Verwendung in zahlreichen spektralen Anwendungen gewährleistet
Gekittete Konstruktion für verbesserte mechanische Stabilität und Langzeit-Ausrichtungssicherheit
Eine hohe Transmission (über 86%) gewährleistet effizienten Lichtdurchsatz und reduzierten Signalverlust
Unbeschichtete optische Oberflächen mit hoher Oberflächenebenheit (λ/4 bei 633 nm über den Freidurchmesser) unterstützen die präzise Erhaltung der Wellenfront
Die hervorragende Oberflächengüte (Scratch‑Dig 40-20) verringert die Streuung und verbessert die Strahlqualität
Kontrollierte Wellenfrontverzerrung (λ/2 bis 1λ) für eine berechenbare und stabile optische Leistung
Die hohe Laser-Schadensschwelle (>2 kW/cm² im Dauerstrichbetrieb bei 488/514 nm; >200 mJ/cm² bei 10-ns-Impulsen bei 1064 nm) ermöglicht den Einsatz in anspruchsvollen Laserumgebungen
Gefasste Ausführungen, die mit Microbench-Systemen kompatibel sind, für eine einfache Integration und präzise Ausrichtung in optischen Aufbauten

Produkt	Achr. Verzögerer 400–700 nm; L/2; gefasst	Achr. Verzögerer 400–700 nm; L/4; gefasst	Achr. Verzögerer 700–1000 nm; L/4; gefasst	Achr. Verzögerer 400–700 nm; L/2	Achr. Verzögerer 400–700 nm; L/4	Achr. Verzögerer 700–1000 nm; L/4
Länge	10,0 mm	10,0 mm	10,0 mm
Form	Kreisförmig	Kreisförmig	Kreisförmig	Kreisförmig	Kreisförmig	Kreisförmig
Optikgröße	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm	Ø 14,5 mm
Mount	microbench	microbench	microbench
Substrat	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2	Kristallquarz/MgF2
Freidurchmesser	Ø 12,5 mm	Ø 12,5 mm	Ø 12,5 mm	Ø 12,0 mm	Ø 12,0 mm	Ø 12,0 mm
Wellenlängenbereich	400,0 – 700,0 nm	400,0 – 700,0 nm	700,0 – 1000,0 nm	400,0 – 700,0 nm	400,0 – 700,0 nm	700,0 – 1000,0 nm
Gefasst	Gefasst	Gefasst	Gefasst	Unmontiert	Unmontiert	Unmontiert
Toleranz der Abmessungen der Optik	- 0,02 mm	- 0,02 mm	- 0,02 mm	± 0,2 mm	± 0,2 mm	± 0,2 mm
Retardation	λ/2	λ/4	λ/4	λ/2	λ/4	λ/4
Ebenheit (λ)	1/4	1/4	1/4	1/4	1/4	1/4
Außendurchmesser der Halterung	25,0 mm	25,0 mm	25,0 mm

Wellenplatte nullter Ordnung für eine äußerst stabile und präzise Polarisationssteuerung mit minimaler Wellenlängensensitivität
Erhältlich als λ/2- und λ/4-Verzögerer für eine flexible Phasenmanipulation in einer Vielzahl von optischen Aufbauten
Entwickelt für drei breite Wellenlängenbereiche, was eine vielseitige Verwendung in zahlreichen spektralen Anwendungen gewährleistet
Gekittete Konstruktion für verbesserte mechanische Stabilität und Langzeit-Ausrichtungssicherheit
Eine hohe Transmission (über 86%) gewährleistet effizienten Lichtdurchsatz und reduzierten Signalverlust
Unbeschichtete optische Oberflächen mit hoher Oberflächenebenheit (λ/4 bei 633 nm über den Freidurchmesser) unterstützen die präzise Erhaltung der Wellenfront
Die hervorragende Oberflächengüte (Scratch‑Dig 40-20) verringert die Streuung und verbessert die Strahlqualität
Kontrollierte Wellenfrontverzerrung (λ/2 bis 1λ) für eine berechenbare und stabile optische Leistung
Die hohe Laser-Schadensschwelle (>2 kW/cm² im Dauerstrichbetrieb bei 488/514 nm; >200 mJ/cm² bei 10-ns-Impulsen bei 1064 nm) ermöglicht den Einsatz in anspruchsvollen Laserumgebungen
Gefasste Ausführungen, die mit Microbench-Systemen kompatibel sind, für eine einfache Integration und präzise Ausrichtung in optischen Aufbauten

Achromatische Verzögerer

SPEZIFIKATIONEN

FUNKTIONEN

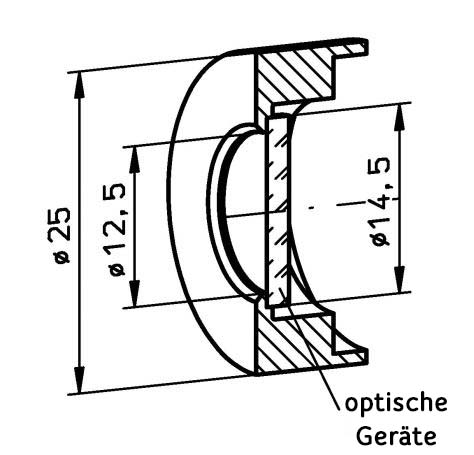

TECHNISCHE ZEICHNUNGEN
